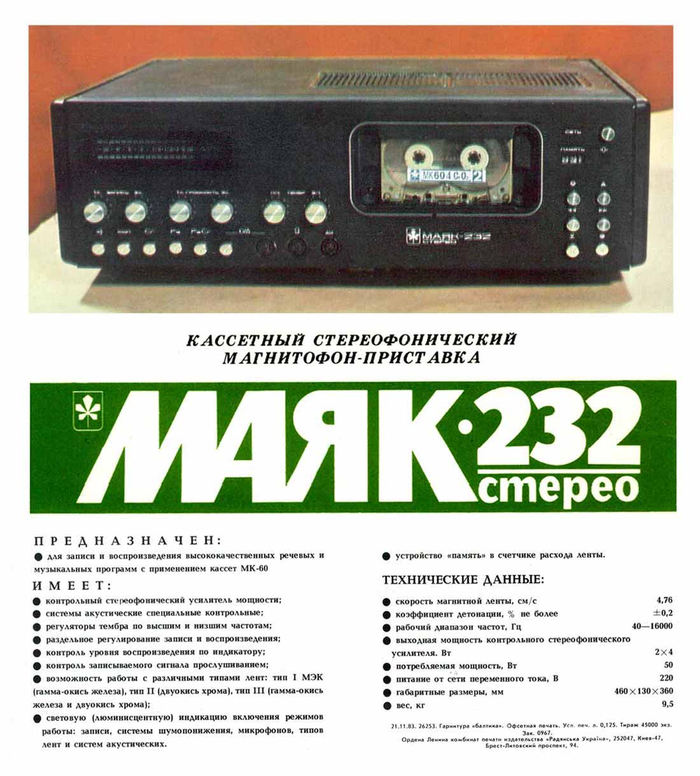

Внешнее оформление «Маяк-232-стерео» выдержано в стилистике, характерной для того периода. Лицевая панель из анодированного алюминия могла быть черной или серебристой, причем экземпляры в светлом исполнении попадаются значительно реже. Существует предположение, что серебристый вариант оформления использовался для юбилейных партий, приуроченных к 40-летию Победы, что наделяет такие устройства дополнительной исторической ценностью.

В центре внимания на передней панели находится люминесцентный индикатор уровней записи и воспроизведения. В те годы это было стильное и технически передовое решение, заменяющее традиционные стрелочные указатели, использованные в модели 231. Индикатор не просто отображает силу сигнала, но и служит источником разнообразной служебной информации: о задействовании системы шумопонижения, подключении внешнего микрофона, активации режима записи и выбранной разновидности магнитной ленты.

Эргономика органов управления продумана достаточно тщательно. На панели размещены независимые ручки регулировки уровня для каналов при записи и воспроизведении, темброблок, позволяющий корректировать низкие и высокие частоты, а также клавишный механизм управления режимами лентопротяжного тракта. Любопытная деталь — по сравнению с более ранней моделью, тут отказались от псевдосенсорного управления в пользу проверенных механических переключателей. Зато в аппарате появился встроенный усилитель мощности, дающий возможность напрямую подключать акустические колонки. Здесь же, на лицевой стороне, расположены входы для микрофонов, стереофонических наушников и проводного пульта дистанционного управления. Последний был скорее приятным дополнением, так как в повседневной жизни он встречался крайне редко.

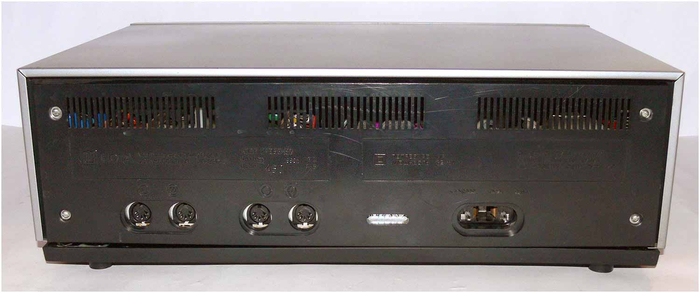

Тыльная сторона корпуса отведена под разъемы для подсоединения акустических систем, линейные входы и выходы, а также сетевой разъем с предохранителем. Конструктивно магнитофон выполнен по модульному принципу: все функциональные блоки устанавливаются в общую кросс-плату, что теоретически облегчает ремонт и сервисное обслуживание.

«Маяк-232-стерео» позиционировался как достаточно серьезное устройство, относящееся ко второму классу сложности. Аппарат поддерживал работу с тремя типами магнитной ленты в кассетах МК-60 и МК-90. Возможность выбора типа ленты (ферро-, хромдиоксидная или феррохромовая) критически важна для получения качественной записи, поскольку напрямую влияет на воспроизводимый частотный диапазон. Паспортные данные устройства выглядели следующим образом:

• Коэффициент детонации:+/- 0,2 процента – добротный показатель, гарантирующий низкий уровень искажений.

• Диапазон частот для лент разных типов: для стандартной ленты на основе гамма-оксида железа – 40...12500 Гц; для хромдиоксидной – 40...14000 Гц; для двухслойной феррохромовой – 40...16000 Гц.

• Отношение сигнал-шум в тракте записи-воспроизведения: минус 50-56 дБ.

• Выходная мощность на акустических системах с сопротивлением 4 Ом достигает 4 Вт.

В магнитофоне применялась система шумопонижения собственной разработки под названием «Маяк», эффективно снижающая как собственные шумы аппарата, так и посторонние призвуки, уже имеющиеся на записанной фонограмме. К полезным опциям относились механический счетчик метража ленты и функция «Память», позволяющая останавливать ленту при обратной перемотке в точке с нулевыми показаниями счетчика. Более того, среди радиолюбителей была известна несложная модификация электронной схемы, позволявшая автоматически включать воспроизведение после завершения перемотки до начала кассеты или до выставленной нулевой отметки, что заметно расширяло удобство использования.

Как у любого сложного электромеханического изделия, у «Маяк-232-стерео» есть свои сильные и слабые стороны, хорошо известные по отзывам владельцев. Несомненным достоинством считается высокая живучесть и надежность лентопротяжного механизма. Мощный электродвигатель (поговаривают, что его поставили от троллейбуса :) ) обеспечивает быструю перемотку, узел автостопа функционирует безотказно, а сам механизм крайне редко повреждает ленту.

Вместе с тем, конструкция имеет ряд специфических особенностей, которые владельцы часто относят к минусам. В первую очередь это касается работы соленоида, прижимающего блок магнитных головок. При включении режима воспроизведения он срабатывает настолько мощно и резко, что блок буквально «выстреливает» вперед, оставляя заметную вмятину на кассетной ленте, а иногда и вовсе не фиксируется в рабочем положении, требуя ручной корректировки. По отзывам, это напоминает звук затвора автоматического оружия.

Электронная начинка также не лишена уязвимостей. Встроенный усилитель мощности построен на микросборке К174УН7, которая считается не слишком надежной и обеспечивает, по мнению многих меломанов, лишь посредственное качество звучания, выполняя скорее функцию контрольного усилителя. Питание этого усилителя осуществляется от того же стабилизатора, что и остальная логика, и при перегрузках это может приводить к выходу из строя блока питания. Переключатели типа П2К со временем теряли надежность контакта, а пайка на общей кросс-плате могла покрываться микротрещинами, становясь источником посторонних шумов и потрескиваний.

Пластиковые детали корпуса тоже вызывали нарекания: сам корпус был склонен к резонансному дребезжанию, краска в отсеке для кассеты быстро стиралась, а пластмассовые колпачки, фиксирующие кассету, имели привычку теряться. Тем не менее, многие владельцы хранят теплые воспоминания о своих аппаратах.

Производство «Маяк-232-стерео» продолжалось несколько лет, и за это время в конструкцию вносились некоторые изменения. Существовала также версия «Маяк-232С» с аналогичными характеристиками. В более поздних моделях, например в «Маяк-233-стерео», ряд выявленных недостатков был устранен, а компоновка лентопротяжного механизма претерпела изменения. Стоимость магнитофона в розничной продаже составляла 500 рублей.

Для многих любителей музыки «Маяк-232-стерео» стал настоящей легендой, олицетворяющей целую эпоху. В те годы качественная звуковоспроизводящая техника была в дефиците, и возможность сделать приличную запись с винилового диска или радиопередачи ценилась очень высоко. Сегодня интерес к этим аппаратам возрождается благодаря усилиям коллекционеров и реставраторов, которые возвращают им жизнь, движимые не только ностальгией, но и желанием сохранить историю отечественного приборостроения. Пусть со своими особенностями и капризным нравом, «Маяк-232-стерео» остается желанным объектом в коллекциях ретро-аудиотехники.

Источник.

Как могло случиться, что в рамках одной страны и одного временного периода сосуществовали столь разные стандарты качества? Разгадка кроется не в мифической «советской добротности», а в сложном взаимодействии технологических укладов, особенностях мотивации труда на производствах и уровне технической сложности самих приборов.

Легенды о советской технике-долгожителе, как правило, строятся вокруг устройств, отличающихся исключительно простой конструкцией. Их главным преимуществом было отсутствие навороченной электроники и минимизация числа подвижных сочленений. Наиболее показательный пример — холодильник «ЗИЛ». Производственный процесс этих агрегатов развернулся на Московском заводе имени Сталина (позже переименованном в честь Лихачева) в 1951 году с модели «ЗиС Москва ДХ-2». Эти изделия представляли собой настоящих промышленных «тяжеловесов»: их масса могла достигать 90 килограммов, а конструкторская мысль базировалась на использовании первоклассных материалов — толстого металлического листа для корпуса и стойкой эмали.

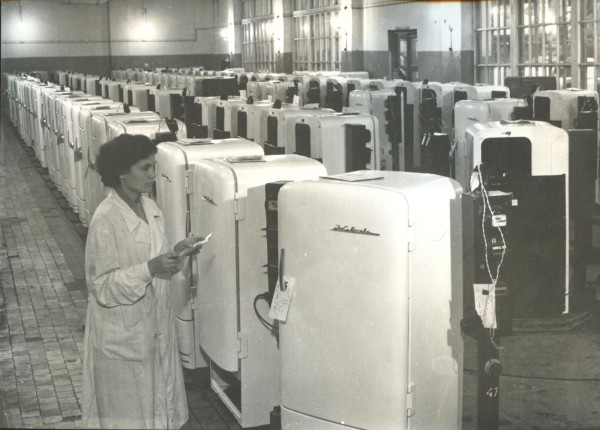

Феноменальная живучесть «ЗИЛов» объяснялась конструкцией их компрессора. Он отличался незамысловатостью, высокой ремонтопригодностью и колоссальным запасом прочности, будучи рассчитан на многолетнюю беспрерывную эксплуатацию. Внутреннее пространство не содержало замысловатых электронных модулей управления, способных выйти из строя. Ломаться там было попросту нечему, и владельцы в шутку говорили, что единственный элемент, требующий замены за все время службы, — это лампочка внутри камеры. Эта надежность имеет документальные подтверждения: даже в начале двухтысячных годов на завод обращались хозяева холодильников 1951 года выпуска с просьбой подыскать резиновый уплотнитель, который рассохся за полвека использования. Не только «ЗИЛ», но и иные бренды, например, «Саратов», выпуск которого стартовал там же в 1951 году на Саратовском электроагрегатном производственном объединении (СЭПО), стяжали славу безотказной техники. К 1960 году предприятие производило уже полмиллиона этих агрегатов ежегодно, и многие из них, переместившись на дачи, трудятся и по сей день.

По аналогичному принципу конструировались и другие «ветераны быта». Возьмем, к примеру, пылесос «Ракета». В эру, когда дизайнерские решения нередко черпали вдохновение в космических свершениях, этот аппарат своими обводами действительно напоминал часть космического корабля. Но определяющим было не внешнее сходство, а его устройство. Корпус «Ракеты» изготавливался из металла, что делало его практически неуязвимым — он не давал трещин от ударов и не коробился. Внутри размещался производительный электродвигатель и вентилятор. Отсутствие пластиковых фиксаторов, сложных фильтрующих систем и электронного управления превращало этот пылесос в «неубиваемый». Он мог эксплуатироваться десятилетиями, обладал функцией выдува, которую сегодня выдают за новейшую технологию, и применялся хозяйками даже для самых пыльных работ, например, для побелки потолочных перекрытий.

Малогабаритные бытовые электроприборы, такие как утюги, тоже превратились в символы долговечности. Ранние модификации, производившиеся в пятидесятые и шестидесятые годы, отливались из тяжелого чугуна и весили более трех килограммов. Массивная подошва длительно и равномерно аккумулировала тепло, что позволяло качественно разглаживать даже плотные материалы. Сердцем советского утюга был биметаллический терморегулятор — примитивная механическая система, отказы которой случались крайне редко. Внутри не имелось сложной электроники — лишь мощный трубчатый электронагреватель, лампочка-индикатор и крепкий корпус. Такой утюг мог выдержать падение с высоты и продолжать функционировать, что и породило миф об их «неистребимости».

Кардинально иная картина наблюдалась в секторе сложной радиоэлектронной аппаратуры — телевизорах и магнитофонах. Здесь, вопреки кажущейся мощи советского промышленного комплекса, ситуация складывалась далеко не столь благополучно. Проблема коренилась не в неспособности инженеров разрабатывать качественные устройства. Нередко схемотехнические решения заимствовались у мировых лидеров и были достаточно передовыми для своего периода. Основная трудность таилась в комбинации факторов, связанных с производственными процессами и качеством элементной базы.

Ключевой причиной регулярных неисправностей являлось скверное качество комплектующих. В Советском Союзе сложилась негласная, но жесткая иерархия распределения электронных компонентов. Самое лучшее, что могла предложить промышленность, в первую очередь направлялось на оборонные предприятия и в космическую отрасль. То, что было несколько хуже, — на прочую военную и индустриальную аппаратуру. А весь остальной, часто откровенный брак либо компоненты с характеристиками на пределе допустимого, поступал на заводы, выпускавшие товары народного потребления. Изготовитель оказывался привязан плановой системой к определенному поставщику. Например, заводу «спускали сверху» предписание закупать львовские кинескопы и ереванские конденсаторы. Кинескопы могли быть еще приемлемыми, а вот конденсаторы, даже новые, нередко не выдерживали и гарантийного срока, выходя из строя из-за температурных колебаний или попросту «высыхая» со временем.

К этому примешивалась невысокая культура производства и стремление выполнить план любой ценой. Рабочие на сборочных линиях получали заработную плату не за качество, а за число собранных изделий. Это провоцировало такое явление, как «ложные пайки» — когда контакт внешне выглядел нормально, но фактически обеспечивал ненадежное соединение, которое могло разрушиться от малейшей вибрации или по прошествии времени. Итогом становилась техника, обладавшая в теории приличной схемотехникой, но на практике выходившая из строя из-за производственных огрехов. Пытались исправить ситуацию, но делали это своеобразно. Вместо повышения качества сборки непосредственно на заводе, на государственном уровне приняли решение о формировании разветвленной сети фирменных сервисных центров. Проще говоря, проблему предпочли не ликвидировать, а создать структуры для ее быстрого устранения, повышая не качество, а «культуру ремонта». Нередко телевизор сразу после покупки попадал в мастерскую.

Отдельно стоит сказать о магнитофонах. Если в мощной электромеханике (как в холодильниках либо пылесосах) Советский Союз чувствовал себя уверенно, то в точном приборостроении наблюдалось отставание. Лентопротяжные механизмы даже в восьмидесятые годы нередко копировались с импортных образцов и не давали той стабильности и ресурса, какие обеспечивали японские аналоги. В сочетании с некачественными транзисторами, обладавшими большим разбросом параметров и чувствительностью к нагреву, это вело к тому, что отечественные магнитофоны стремительно теряли свои качества.

Особняком в этом перечне находится стиральная машина «Вятка-автомат», чей выпуск стартовал в 1981 году на кировском заводе «Электробытприбор». Аппарат стал результатом приобретения лицензии у итальянской компании «Merloni Progetti» (будущей Indesit). На предприятии смонтировали отдельную сборочную линию, закупив итальянское же оснащение. Первая партия из ста машин стоила дороже четырехсот рублей — огромные по тем временам деньги, но за комфорт советские люди готовы были платить.

С одной стороны, это был прорыв. Машина располагала двенадцатью программами, могла стирать, полоскать и отжимать белье практически без вмешательства человека. Те, кому посчастливилось ее приобрести, собирались всей семьей, чтобы полюбоваться на это чудо инженерной мысли в действии. С другой стороны, как только «Вятка» начала массово появляться в квартирах, проявились и ее недостатки. В газете «Известия» за 1983 год вышла публикация с красноречивым заголовком «Этот частый частный случай...», где детально описывались злоключения владелицы такой машины. Суть сводилась к тому, что «Вятка» выходила из строя часто. Отказывала как электроника, так и механические детали. Выходили из строя электроклапаны — резина в них набухала, и автоматика давала сбой.

В результате гарантийные мастерские оказались перегружены работой. При этом система обслуживания была выстроена так, что мастер приезжал лишь в определенный день недели, вне зависимости от срочности. Парадокс состоял в том, что ремонтники не были заинтересованы в качественном ремонте: чем больше поломок и повторных визитов, тем выше их заработок. Заводской брак, некачественные материалы и отсутствие обратной связи с покупателем привели к тому, что передовая по замыслу машина обернулась источником хронических неприятностей для счастливчиков, сумевших ее раздобыть. В противоположность примитивной активаторной стиральной машине, где ломаться было нечему, «Вятка», насыщенная автоматикой, угодила в ту же категорию, что и телевизоры — категорию сложной техники, к выпуску которой советская индустрия оказалась не готова.

Итак, феномен неодинакового качества советской бытовой техники находит объяснение не в расплывчатых категориях наподобие «прежде делали лучше», а в конкретных инженерно-экономических причинах. Холодильник «ЗИЛ», чугунный утюг либо пылесос «Ракета» были надежны потому, что являлись технологически примитивными. Это была силовая электротехника, где качество определялось толщиной металла и добротностью сборки, а сломаться там было попросту нечему. Их ремонт в случае нужды мог осуществить любой умелец с паяльником и отверткой в любой деревне.

Телевизоры, магнитофоны и стиральные автоматы «Вятка» принадлежали к качественно иному классу устройств. Их функционирование зависело от точной электроники, качественных датчиков и надежных пластмасс. И здесь советская плановая экономика, нацеленная на вал, а не на качество, с ее остаточным принципом снабжения «бытовухи» компонентами, потерпела неудачу. Заводы штамповали продукцию, которая была морально устаревшей еще на этапе разработки и технически ненадежной из-за низкого качества деталей и сборки. Потребитель же, не имевший выбора, вынужден был мириться с этим, оплачивая приобретение сложной техники не только деньгами, но и бесконечным временем, проведенным в очередях к мастерам из «Рембыттехники». Поэтому, вспоминая «вечные» советские холодильники, стоит помнить и о вечно ломающихся телевизорах — две эти реальности существовали в СССР одновременно.

Источник.

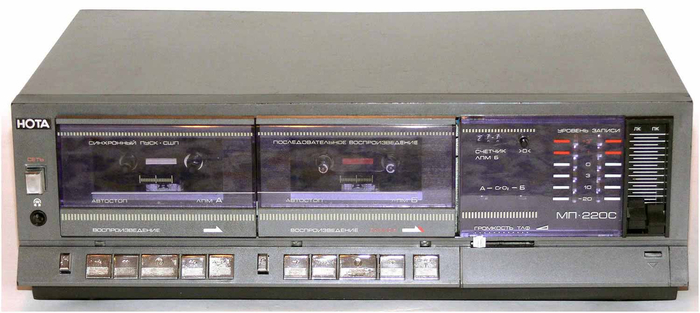

Линейка «Нота» была хорошо знакома потребителям по предшествующим моделям, но новая приставка предлагала совершенно иной уровень функциональности, приближаясь по возможностям к зарубежной аудиотехнике среднего класса.

Ключевой особенностью «Ноты МП-220С» являлось наличие двух независимых лентопротяжных механизмов. Такое решение открывало перед владельцем широкие перспективы для работы с фонограммами. Помимо стандартного режима последовательного воспроизведения, когда вторая кассета автоматически запускалась после окончания первой, аппарат позволял осуществлять запись одной кассеты на другую.

Магнитофон имел солидные габариты 430х300х135 мм и весил около девяти килограммов. Металлический корпус с пластиковой отделкой подчеркивал стационарный характер устройства, предназначенного для установки в составе домашнего аудиокомплекса.

Система управления была реализована на базе логических микросхем и так называемых псевдосенсорных клавиш. Легкое прикосновение к ним обеспечивало включение нужного режима без механического усилия. Электронная логика позволяла переключать функции в любой последовательности, минуя обязательное нажатие «Стоп», что было значительным шагом вперед по сравнению с устаревшими механическими переключателями.

У меня данная МП появилась где-то с 1993 году, ничего плохого про нее не скажу, конечно качество звука было не ахти, но все же претензий нет.

По своим характеристикам магнитофон-приставка относился ко второй группе сложности по принятой в те годы классификации. Скорость движения ленты составляла стандартные 4,76 см в секунду. Показатель детонации не превышал 0,2 %, что обеспечивало достаточно ровное звучание без заметных колебаний высоты тона.

Частотный диапазон напрямую зависел от применявшегося типа магнитной ленты:

— при использовании ленты с железным рабочим слоем (Fe) аппарат уверенно воспроизводил полосу от 40 до 12500 Гц;

— применение хромдиоксидной ленты (Cr) позволяло расширить верхнюю границу до 16000 Гц. Показатели не очень конечно, но что имеем, то имеем.

Для снижения характерного шума магнитной ленты в схеме присутствовала динамическая система шумопонижения. Уровень собственных шумов тракта записи-воспроизведения находился в пределах минус 50–55 дБ. Потребление электроэнергии от сети составляло 35 Вт.

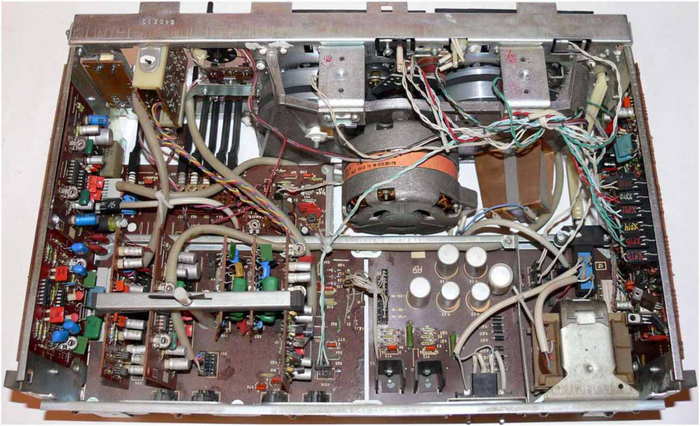

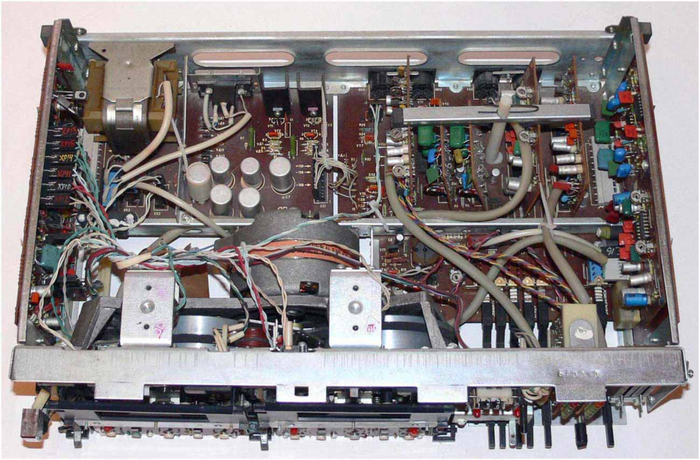

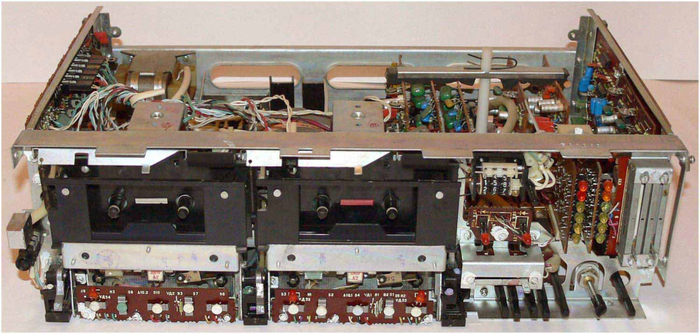

Конструкция лентопротяжного механизма заслуживает отдельного упоминания. Привод обоих кассетоприемников осуществлялся от одного мощного асинхронного двигателя с литым ротором. Вращение передавалось через систему резиновых пассиков.

Начало выпуска «Ноты МП-220С» было приурочено к значимой дате — семидесятилетию Октябрьской революции. Планировалось выпустить не менее тысячи аппаратов к празднику, но реальность внесла коррективы. Из-за сложности электронных узлов и недоработок конструкции удалось собрать лишь около двухсот экземпляров. Значительная часть из них почти сразу вернулась на доработку с торговых предприятий.

Только к началу 1988 года производственный процесс удалось вывести на проектную мощность. В отдельные периоды выпуск достигал нескольких тысяч изделий в сутки, благодаря чему магнитофон стал достаточно массовым и доступным широкому кругу покупателей. Производство продолжалось ориентировочно до 1992–1993 годов.

В 1990 году появилась модернизированная версия под названием «Нота М-220С-1». Новинка перестала быть приставкой и превратилась в полноценный магнитофон со встроенным усилителем мощностью 18 Вт, что позволяло подключать акустику напрямую. В этой модели использовались более износостойкие магнитные головки из сендаста и аморфных сплавов.
