Итак, мне попался отечественный, увесистый, кондовый ретромодем СССР, 1990 года выпуска.

Информации по этому модему в сети крайне мало, буду признателен, если при её наличии поделитесь схемой, паспортом, описанием. А может быть, кто-то и эксплуатировал такой модем, тогда прошу рассказать. В любом случае, это еще один интересный отечественный экспонат аппаратуры передачи данных, предлагаю взглянуть.

Данный модем уже описан в следующих источниках, откуда я позаимствую некоторые интересные детали, включив их в этот очерк. Вот здесь увлечённые люди добыли знания экспериментальным путем и поделились ими, за что им спасибо — мы ими и воспользуемся.

Здесь же описано про подобный модем 1200КН-01, состоящий из двух плат.

❯ Суть эксперимента

Конечно, очень интересна эта блок-схема. Я позаимствовал ее по ссылке выше.

В идеале хорошо бы соединить два таких модема и попробовать погонять между ними трафик, как это сделано в описании по ссылке выше. Но это, конечно, дела давно минувших дней. Мы же взглянем на него в ином, несерьезном контексте. В мультиплеер Doom под MS-DOS, конечно, не поиграешь — даже в двухстороннем полудуплексном режиме по четырем проводам, так как для этой игры требуется скорость 9600–14400 бод. А вот в сетевой PacMan сыграть было бы вполне реально. Но, увы, модем у меня только один. Поэтому я просто хотел убедиться в его работоспособности. А там, кто знает, может, попадется еще один экземпляр...

Вкратце упомянутый в справочнике «Технические средства АСУ» под редакцией Г.Б.Кезлинга модем имеет следующие характеристики:

Упомянута цена в тысячу руб. Масса, как мы увидим ниже, отличается почти на 0,5 кг.

Что удалось выяснить, благодаря источникам, приведенным выше — светодиоды индикации обозначают сигналы:

• 106 — CTS (Clear To Send);

• 107 — DSR (Data Set Ready);

• 109 — DCD (Data Carrier Detect);

• 122 — Backward channel received line signal detector (Backward DCD).

Данный модем не позволяет оперировать привычными AT-командами, а также в нём отсутствует какая-либо прошивка. Взаимодействие модемов осуществляется согласно протоколу модемной связи ITU-T V.26.

Специально для эксперимента был сделан такой интерфейсный кабель. Это переходник С2 (стык 2) на COM-порт:

❯ Габариты

А вот и вес — зашкаливает за 5 килограмм, но не дотягивает до паспортных 6:

Четыре высокие резиновые ножки, которые возможно спасли это устройство от влаги, потому что на дне присутствует некоторая коррозия.

Шильдик основательно прикручен винтиками:

От экстерьера, переходим к внутрянке.

❯ Элементная база

Слева мы видим трансформаторный блок питания и несложную схему преобразования с диодными мостами и конденсаторами. Надо сказать, что модем мне достался в плачевном состоянии: шнур питания был откушен, сам трансформатор оторвался и болтался в железном ящике неприкаянный, часть проводов вторичной обмотки была перекушена. Всё это пришлось вызванивать и возвращать на место. В конечном итоге функционал был восстановлен.

Большую правую часть занимает корзина, содержащая три платы:

Под кожухом есть три скрытые кнопки, назначение которых мне неизвестно:

Три внутренние платы, объединяются разъемами СНП-59-64B-23-2:

Правая сторона корзины содержит важные для сборки устройства шильдики:

Разумеется, я не придал значения порядку установки плат в силу невнимательности и установил нижеописанные ТЭЗы (ТЭЗ — типовой элемент замены) произвольно, а не согласно однозначно прикрепленным шильдикам. Всё отмечено, но куда там — прочитать трудится не стоит. Аппаратура СССР этого не простила, и модем не реагировал на нажатия фронтальных кнопок. Когда же я воткнул платы согласно обозначениям, при нажатии кнопок стали загораться и гаснуть подтверждающие светодиоды.

Вот все три платы:

На фото фрагмента платы видно, что компоненты залиты лаком. В схемотехнику и детали я не углубляюсь, потому что схемы у меня нет, к тому же принадлежность плат хорошо обозначена в источниках вверху.

❯ Эксперимент

При помощи терминальной программы, посылая данные в COM-порт, попытаемся половить их на выходе в линию. Ловить выходные байты мы будем осциллографом, используя режим декодирования UART. А для пущей наглядности используем светодиодный индикатор сигналов состояния порта RS-232.

Общая схема подключения выглядит так:

Напомню, что разъем С1 — это выход на линию связи, а С2 (Стык 2) — это разъем коммуникации с COM-портом.

Не отходя от правила «лучше один раз увидеть» (в данном случае видео), предлагаю взглянуть.

А здесь виден факт передачи байта, подтверждающий работоспособность модема. Суть в следующем: направляя при помощи терминальной программы символ «1» непосредственно в COM-порт, получаем его на выходе в линию в шестнадцатеричной системе как «0x31», согласно стандартной кодировке ASCII. Взгляните, пожалуйста.

❯ Искусственный интеллект

У меня есть US Robotics 14400 Sportster (на сленге — «шпрот»), и можно было бы попробовать соединить эти модемы. Нейронная сеть отвергла эту идею на корню, однозначно ответив: «нет». «Ты можешь сопрячь эти модемы физически, но для реализации протокола ITU-T V.26 найди модем постарше». Я так понял, подобный тому, что мы рассмотрели выше.

Привожу вопрос:

И ответ:

❯ Резюме

Подводя итог, спрошу: можно ли каким-то образом еще задействовать этот модем по его прямому или, может быть, косвенному назначению? Что значит «косвенному»? Да я просто слышал, как через модем оцифровывали магнитофонные кассеты, но, к сожалению, не уловил сути — как именно, только вектор действия. Вопрос, разумеется, в контексте ретротематики; я далёк от мысли применения dial-up в современных условиях. Если вы ставили эксперименты подобного рода, расскажите, с удовольствием почитаю.

Спасибо за уделенное время!

Автор текста: MechNIX

Написано при поддержке Timeweb Cloud ↩

Больше интересных статей и новостей в нашем блоге на Хабре и телеграм-канале

Читайте также:

• Инженерная исповедь: терминатор, который не смог (или смог, но совсем чуть-чуть)

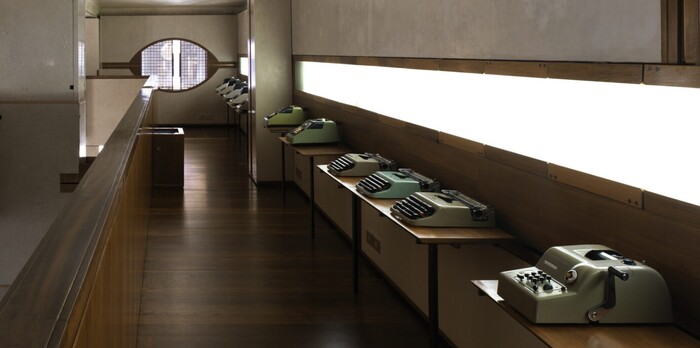

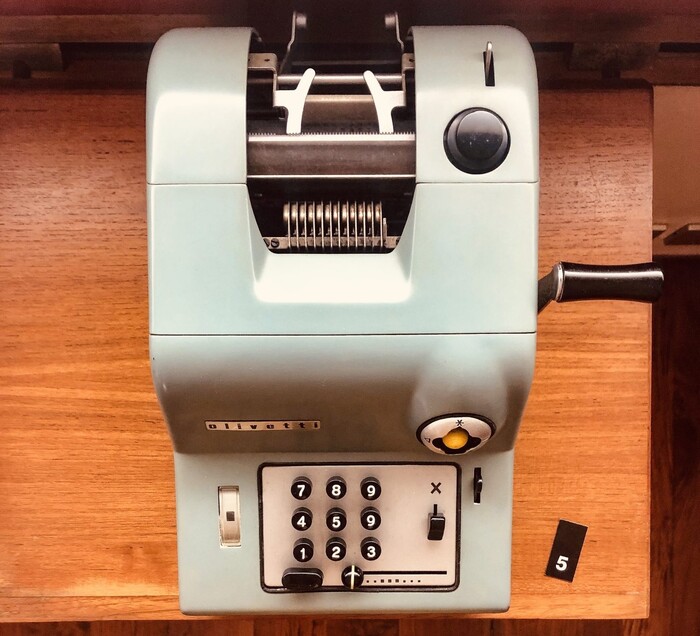

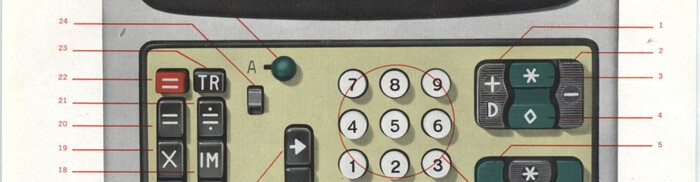

• Капсула времени Olivetti, калькуляторы 1950-х и фильм «Дюна». Что у них общего?
