Замена щитка в монастыре
Щиток в монастыре😰 Каждый день дарит нам чудеса💥
Автор видео - Дима Вольт, электромонтаж в Севастополе.
UPD: Фото после:
Показать полностью
1
Серия «Электрощиты»
0 просмотренных постов скрыто
Из любой сложной ситуации можно найти выход!
Но КЭАЗ по-любому лучше 👍😊
Главное не ТДМ💩
Автор - Максим, электрик из Череповца
Показать полностью
Мелочь, но неприятно
На днях прислали щит на обзор. С первого взгляда можно сказать - щит идеальный, хотя можно было бы вместо ВДТ типа АС поставить А, ну и другие мелочи.
Но по этому щиту есть вопрос - как думаете, удобно будет его обслуживать, если гребенка не разделена или не промаркированы разрывы?
Поясняю: видите вверху три ВДТ? С них фаза идёт на нижние автоматы. И совершенно не понятно, какие АВ какому ВДТ соответствуют - без приборов не обойтись.
Как думаете, стоит ли уделять внимание таким "мелочам", если они делают щит более понятным и удобным в обслуживании?
Показать полностью
2
После Россетей переделка обязательна!
Вводной щиток, до/после. Справа - клемма вводная силовая двойная.
Прислал Денис Глухов.
От Админа: Если меняли щиток, то можно было бы поставить побольше. Поставить туда розетку через диф C16|30мА, чтоб подключать инструмент на улице. И обязательно УЗО селективное на дом. Но тогда нужно, чтобы всё в доме было под своими УЗО или диф автоматами.
Так максимально обезопасите себя в частном доме. Конечно, если не хотите на этом экономить.
Показать полностью
2
Щиток-минибар
Монтажникам на заметку. Щиток-минибар.
По моему, отличная идея компоновки электрощита!
Показать полностью
2
По моему, счастье, что так происходит!
Доброго времени суток всем. В квартире в эл. щите стоит реле напряжения, верхний порог срабатывания настроен на 254 В. Вечерами напряжение поднимается выше и происходят сработки реле. Подскажите, что делать?
Мой ответ:
Для начала, я бы убедился, что цифры на экране реле соответствуют реальности. Нужен вольтметр.
Если реальное напряжение действительно превышает 250В, реле отрабатывает правильно, и вам повезло что оно есть. Реле надо благодарить за работу.
Далее - телефон аварийки указан в квитанции и на сайте УК.
Показать полностью
1
Автомат формата moulded case - и селективность обеспечена!
Хочется селективности, чтобы вводной не выбивал, когда КЗ где-то в розетке? Легко. У меня на даче на опоре литой АВ висит, так что срабатывает только нижний, и мне пофиг - не надо по сугробам идти включать
То есть, в литом исполнении автомат, а не в модульном. Но тот же номинал, например 40А.
За счёт большей ПКС у них более массивные, и следовательно более инерционные контакты относительно модульки. В большинстве случаев это даёт выигрыш по времени для срабатывания группового модульного в домашнем щите раньше.
У литых корпусов есть варианты с электронным расцепителем, где уже конкретно можно выставить задержку по времени срабатывания - именно отстроить селективность (но эти стоят как чугунный мост).
До кучи скажу, что есть Category А и Category B, это без/с задержкой. Но с задержкой в данном случае и не надо, она будет лишней.

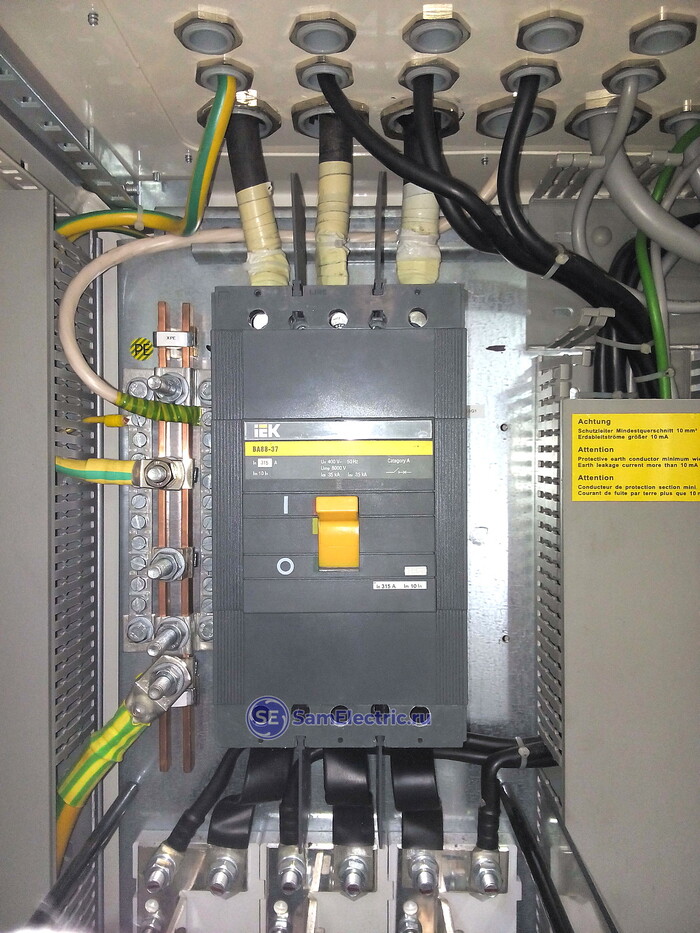

На фото - для примера автомат в литом корпусе (moulded, официальное название) с ПКС 35 кА и номиналом 315А. Дома такой не нужен. Зато выбивать не будет
P.S. Кстати, видите вверху металлические гайки на муфтах?
Вот история с элементами триллера про то, как эта гайка открутилась и упала вниз: Миллиметр до межфазного КЗ (ищите в Яндексе, или напишите в комментах - скину ссылку).
Умиляют комментарии читателей, которые меня обвиняют, что я вру - не бывает на муфтах металлических гаек, потому что комментаторы их не встречали)))
P.S.2: Как думаете, модульный автомат с расцепителем D поможет? Учитывая, что ток КЗ не известен, а время расцепления по КЗ не зависит от буквы расцепителя.
Показать полностью
1
Вопрос сложный, но когда узнаете ответ, скажете: всё было очевидно!!!
Вопрос на засыпку. Почему проектировщик заложил разное сечение нейтралей?
Наводящая информация:
фазы разноимённые везде.
номинал аппаратов не важен.
Думаете, сечение связано с гармониками или перекосами? Нет. Перекосы не важны, ток в нейтрали не может превысить фазного из-за них - максимум стать равным фазному, если нагружена только одна фаза.
Подсказка
На видео плохо видно, но обратите внимание на фото:
Вы, скорее всего, заметили, что в шкафу две секции питания.
Всё, что выше кросса, питается только от сети, с распредблоков на верхней рейке. А всё, что ниже кросса, кроме одного из рубильников внизу, питается от кросс-модуля сеть/генератор.
Теперь мы вместе с Артемием Шилиным, который задал вопрос, ждём в комментарии правильный ответ)))
Показать полностью
