Пообещал в этом посте выложить всякие технические решения. Над которыми мы спорили до хрипоты. И которые оказались удачными. С чертежами и комментариями. Чертежи непрофессиональные, какие-то делал я, какие-то Юра. Какие-то остались у нас в головах..

Итак, скучный пост с техническими решениями на базе отдыха Восемь обезьян.

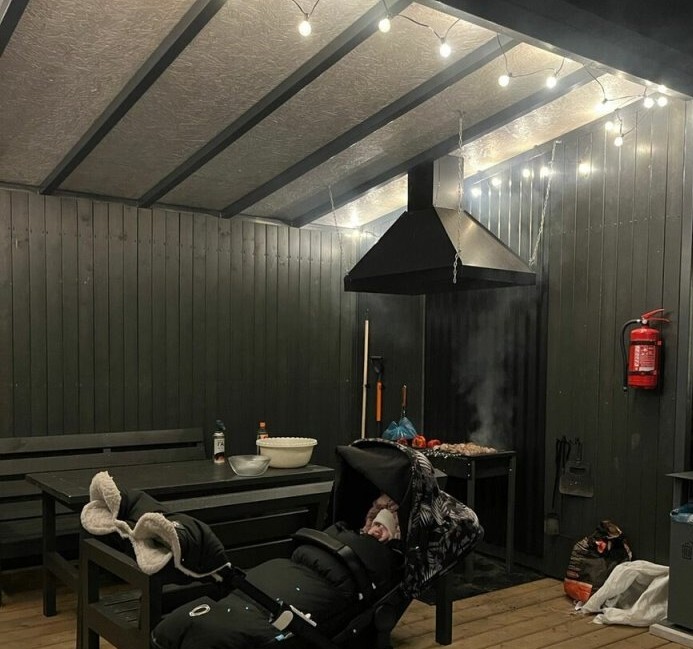

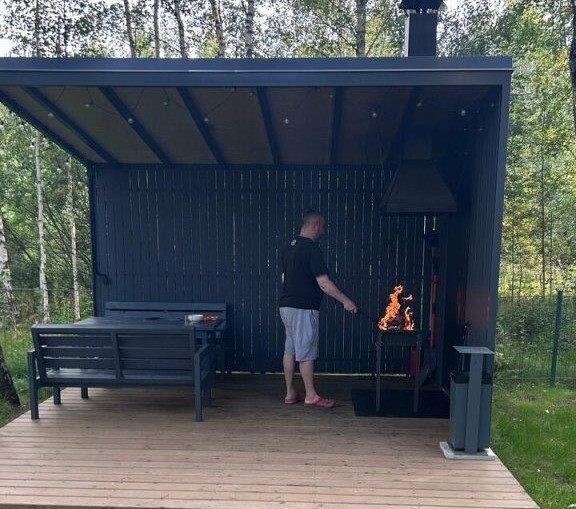

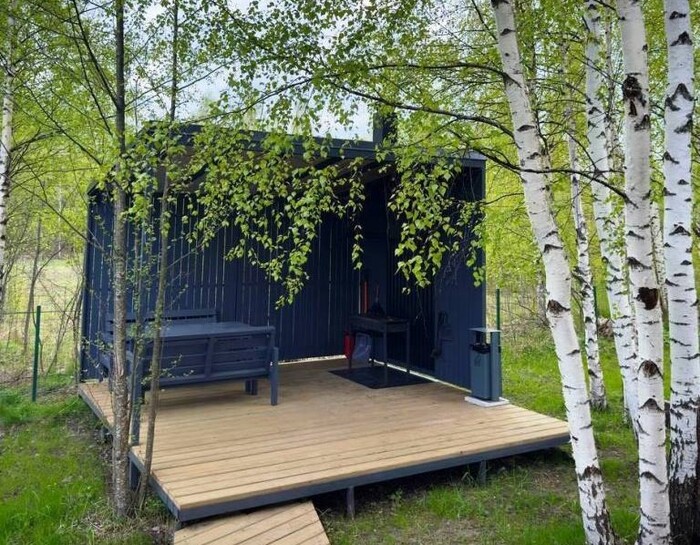

1. Беседка.

ТЗ: вмещать просторно 6 человек, плотненько 12 человек, максимально открытая, но защищенная от ветра. Мангал нужен внутри беседки, так как дожди и снег, значит нужна большая вытяжка. В итоге получили две стены углом и вытяжка над мангалом:

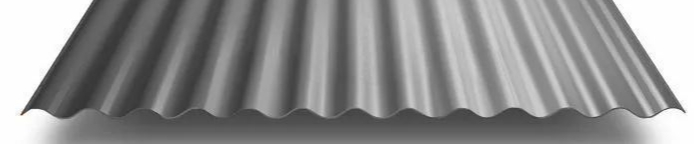

На винтовых сваях, пол из сосновой доски 100*40 с фаской. Доска пропитана огнебиозащитой. Стены обшиты планкеном заводской окраски RAL 7024. Потолок обшит ОСБ и покрыт клик-фальцем. Под мангалом пол покрыт крашенным жестяным листом. Часть стены, которая у мангала – профлист, покрашенной порошковой краской. Профлист выбрали волнистый, с плавными волнами. Я подсмотрел его на вывеске Бургеркинга. Очень понравился. Типа такого:

Оказалось, что его не просто найти. Пришлось делать на заказ. Но это уже мои личные заморочки, можно и популярный профиль взять, конечно.

Беседка зарекомендовала себя хорошо. Единственно – вертикальный профиль я бы взял потолще. Не 60*60, а 80*80. Но это мелочи. Чертежи.

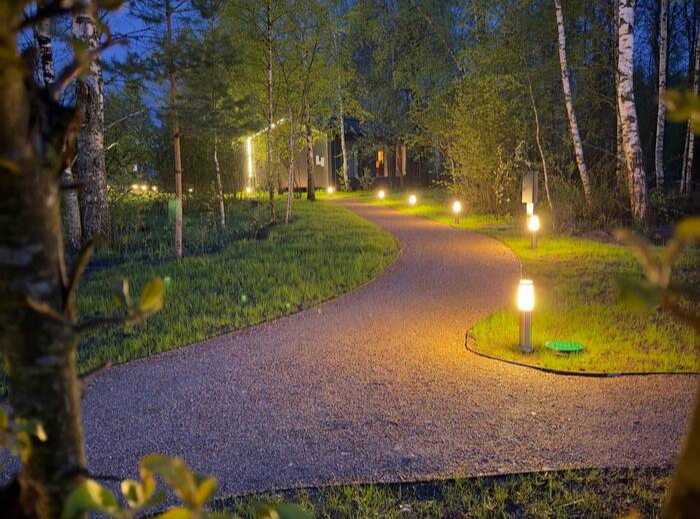

2. Крепления наземных фонарей.

Казалось бы мелочь. Но – готовые не продают (или очень дорого). А требования есть – дешево, просто и если физически сломать, то фонарь, не крепление. Чтобы фонарь легко можно заменить. Фонари мы выбрали Feron DH022-450, но принцип подойдет ко многим другим. Сначала где-то подсмотрели такой вариант: вкопать 1 метр канализационной трубы 110мм, сверху заглушку и на нее саморезами прикрутить светильник. Но звучало это откровенно сопливенько. Да и копать/бурить надо, а потом утрамбовывать вокруг. Слишком трудоемко. Путем дебатов изобрели такую конструкцию:

Надо купить стальной лист 2-4мм. И квадратную трубу 50*50*1,5мм и отвезти все на ближайший плазморезательный станок. Полная стоимость крепления вышла около 700руб.

На участке трубу вбить кувалдой так, чтобы торчала из земли сантиметра на 3. Это зазор на морозное пучение грунта. Отпилить болгаркой погнутый кувалдой край (если погнулся). Фланец насадить сверху, выставить горизонтально и приварить. Фонари прикручивать нержавеющими винтами и гайками М6 – обычные заржавеют и потом их не открутишь. Чертежи.

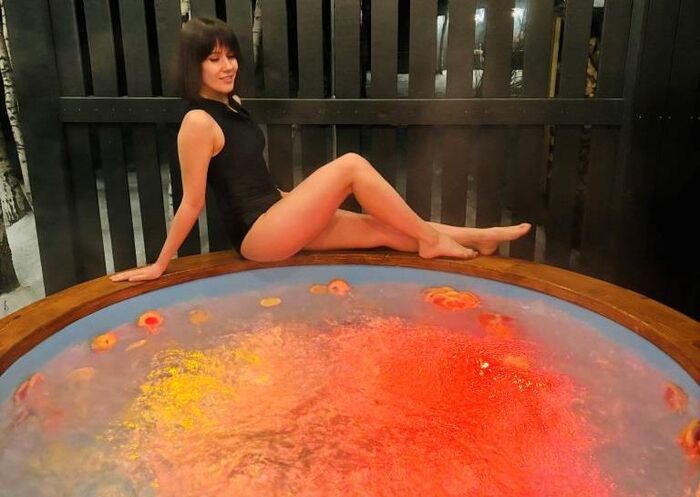

3. Купели.

Требования: до 4 (6) человек. Легкость уборки. Гигиеничность и долговечность. Саму чашу заказали из полипропилена (около 85т.р. за чашу). Обшивка планкеном. Внутреннее наполнение – подсветка из 4 хромоламп Z39-2-2-СТ, датчик температуры Z33 и аэрокомпрессор АР700 с пневмокнопкой. До компрессора обязательно поставить обратный клапан для предотвращения залива водой. Воздушный шланг надо поднять максимально к верху и сделать там петлю. Чтобы затормозить перелив воды от форсунок к компрессору через обратный клапан если он не очень герметичен. Всю купель утеплить. Пенофол не подходит – он не клеится к полипропилену. Надо использовать К-Флекс, он намертво клеится (но дорогой, собака). Кольцо-сиденье лучше делать из влагостойкой фанеры с многослойной покраской полиуретановым лаком. Вырезается фрезой полукольца, потом скрепляются между собой в 2 слоя саморезами. Наполнение купели и слив утеплить и проложить греющий кабель.

Чертеж

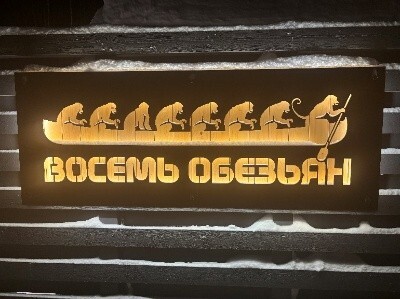

4. Вывеска.

Я хотел заказать у рекламщиков со световыми буквами. Но Юра настоял на чем-то уникальном. И более дешевом. Он купил лист стальной лист 3мм и заказал вырезку на плазморезном станке. Приклеил по периметру светодиодную ленту. И прикрутил на забор с отступом. Получилось замечательно. Даже я это признал.

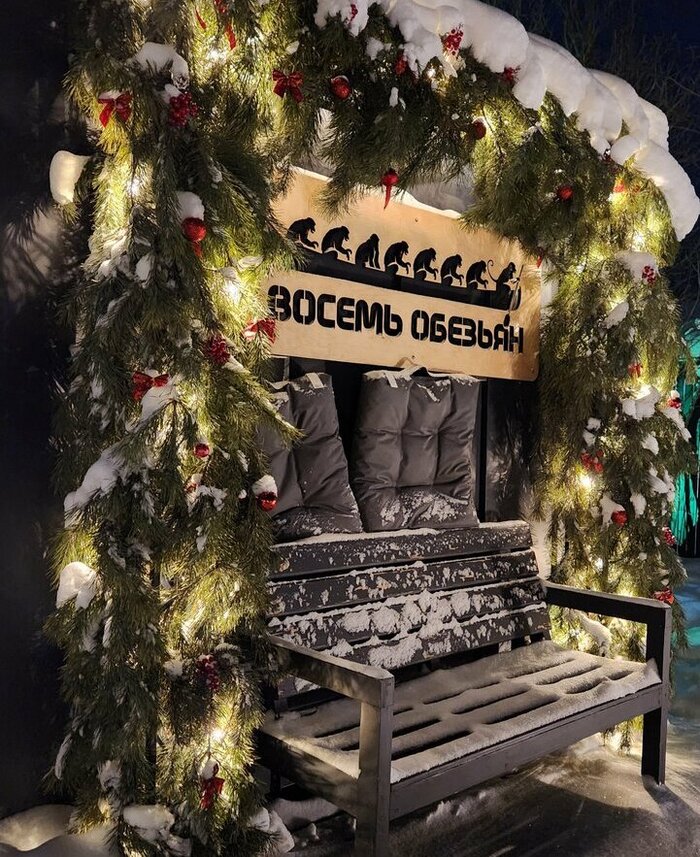

Позже сделали вывеску для фотозоны. По такому же принципу, только из влагостойкой фанеры, лазером.

Уложились тысяч в 15 за стальную и тысяч 8 за фанерную.

5. Сарай для дров.

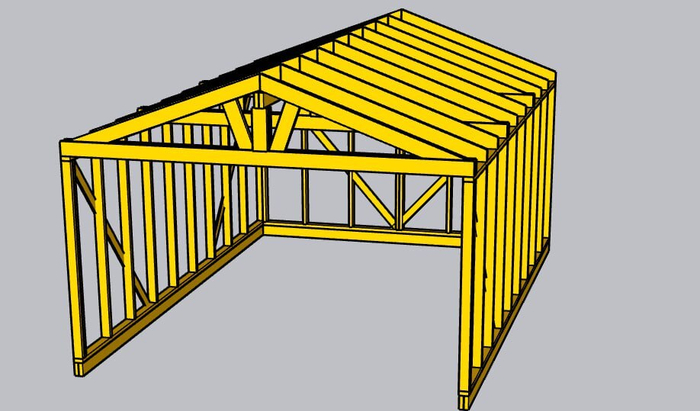

Размер 6*4м., высота стены 2м. Совершенно необходимая вещь. На винтовых сваях. Каркасный. Обшивка планкеном. Пол – из отсева. Крыша – клик-фальц. Сарай сделали из обрезков, которых много осталось после домов. Чертежи были, но не смог я их найти, к сожалению. Нашел только скриншот в одном из сообщений.

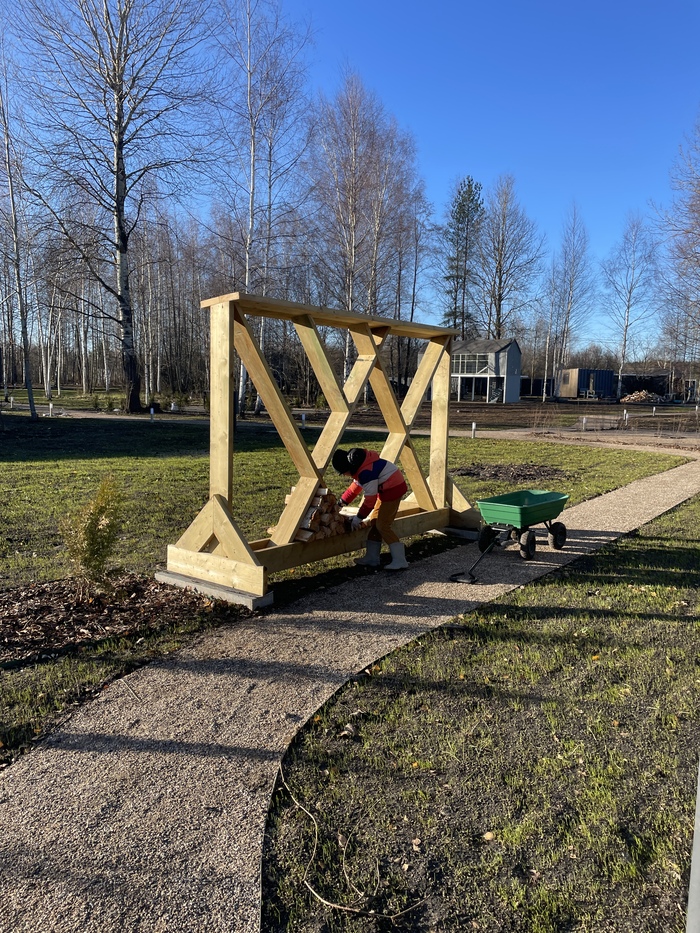

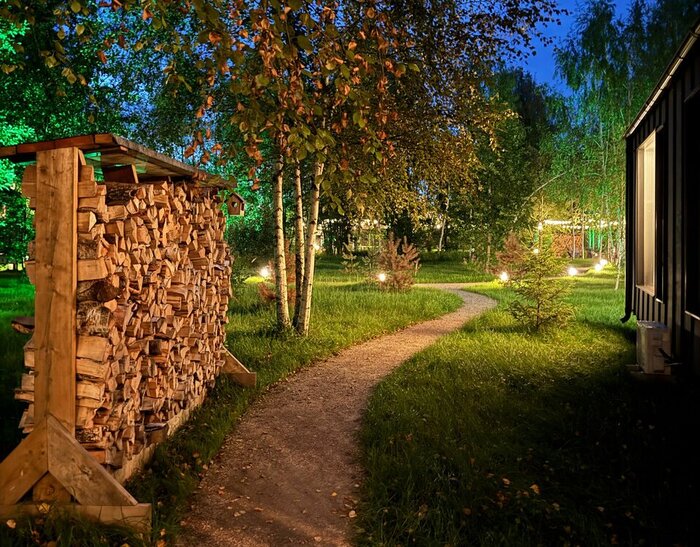

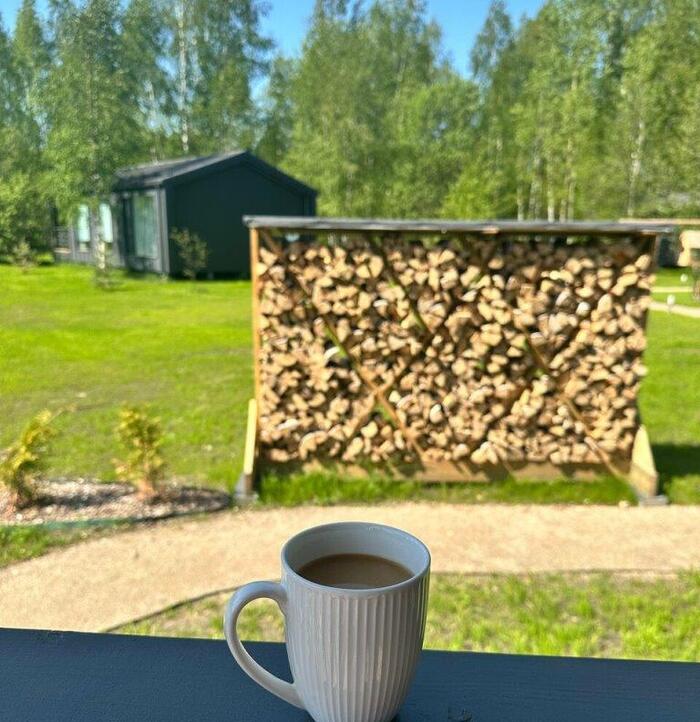

6. Дровник у дома.

Его роль – добавление приватности и зонирования. Ну и хранение дров, конечно. Длина 3м., высота 2м. Потребуются доски 200*40, два пешеходных бордюра в качестве фундамента и немого наплавляемой кровли.

Неочевидный профит – секции позволяют выбирать более сухие дрова. Если бы их не было – то по принципу FIFO дрова бы брали сверху и докладывали тоже наверх. В итоге брали бы всегда сырые дрова, а сухие оставались бы внизу.

В процессе делания конструкцию немного изменили. Непринципиально, но чертеж от фото чуть отличается. Чертеж.

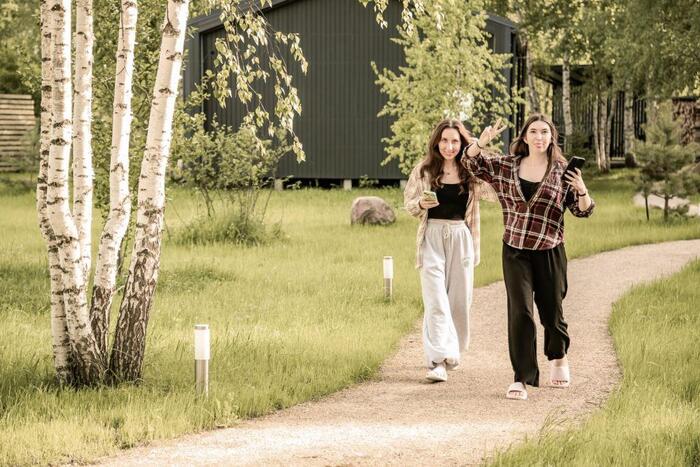

7. Дорожки.

Технология такая: огораживаем бордюром садовым Стафф от ГеоПластБорд, вынимаем грунт на 10см, засыпаем наполовину песком, трамбуем. Наполовину щебнем, трамбуем. И пару см – отсевом. Хорошо трамбуем. Поначалу на дорожках есть отсевная пыль, но она прибивается дождями. И получаем ровную и красивую дорожку. Переживали, что будет сложно чистить снегоуборщиком. Но нет – все отлично. Технологию могу смело рекомендовать. Стоимость ~800р./кв.м. + работа.

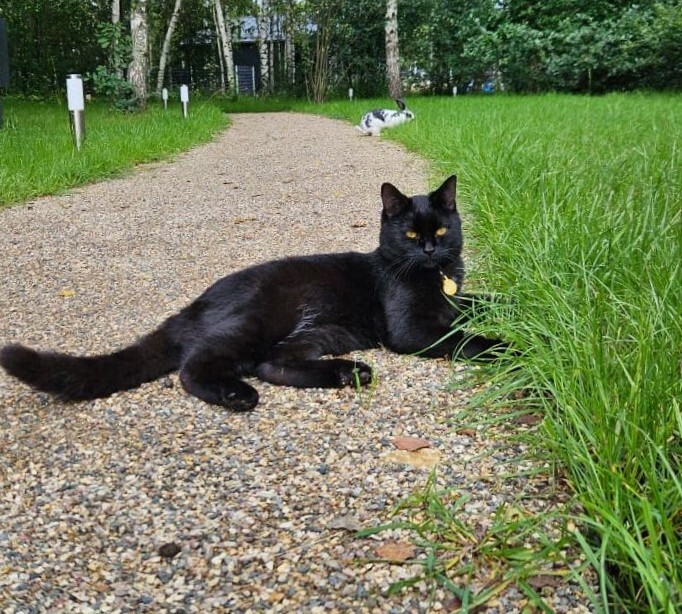

Котам нашим дорожки тоже понравились. На солнышке они нагреваются, камешки чистые. Кайф.

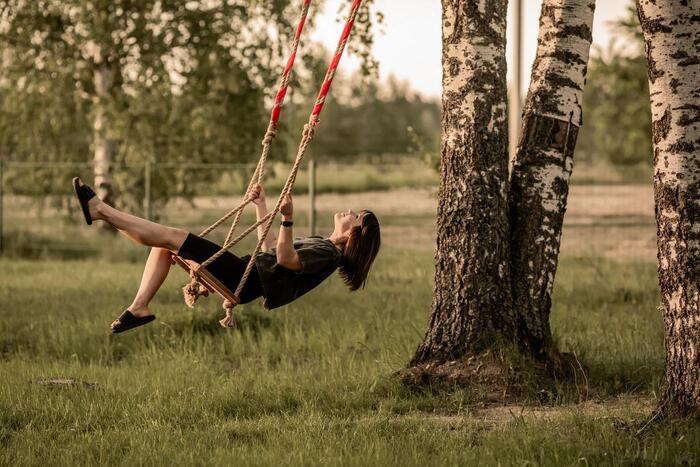

8. Качели на дереве.

Это моя мечта была – сделать высокие качели между деревьев. Но не нашел в интернетах грамотного узла крепления к деревьям. Пришлось созидать. Понадобятся:

- подшипниковый узел UCP 206 (2шт) https://ozon.ru/t/91WGos8

- скоба с резьбой (2шт) https://ozon.ru/t/gTH8H2c

- шпилька М24 https://ozon.ru/t/zMu4yXm

- гайки М24, шайбы и длинное сверло по дереву.

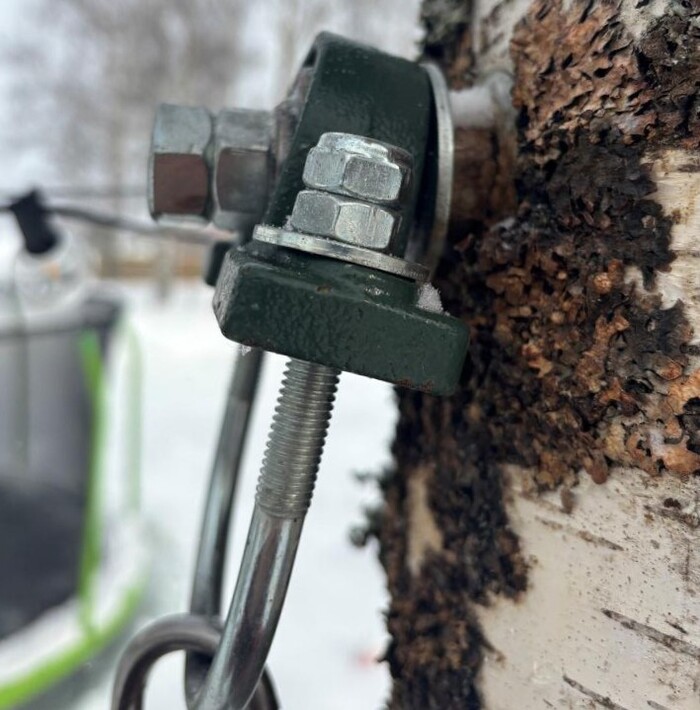

Надо просверлить ствол дерева, отверстие в стволе промазать садовым варом, чтобы меньше травмировать дерево. Вставить в отверстие шпильку, надеть шайбы и затянуть гайками с обеих сторон. С внутренней стороны надеть на шпильку подшипниковый узел и притянуть гайками + законтрить. И да, это только звучит как варварство. На самом деле, если обмотать ствол веревкой/тросом – вреда дереву будет больше. Потому что так перетирается кора и лубок – самые нужные дереву слои.

Таких качелей сделали две. Спустя год делал полную ревизию узла крепления – все замечательно. Был небольшой факап на первой качели – я использовал джутовый канат. Прочный и выглядит супер. Но когда намокает от дождя – немного укорачивается. Высыхает – обратно удлиняется. Особых проблем это не доставляет, поэтому решили, что это не баг, а фича.

Чертежей нет. Остались в моей голове.

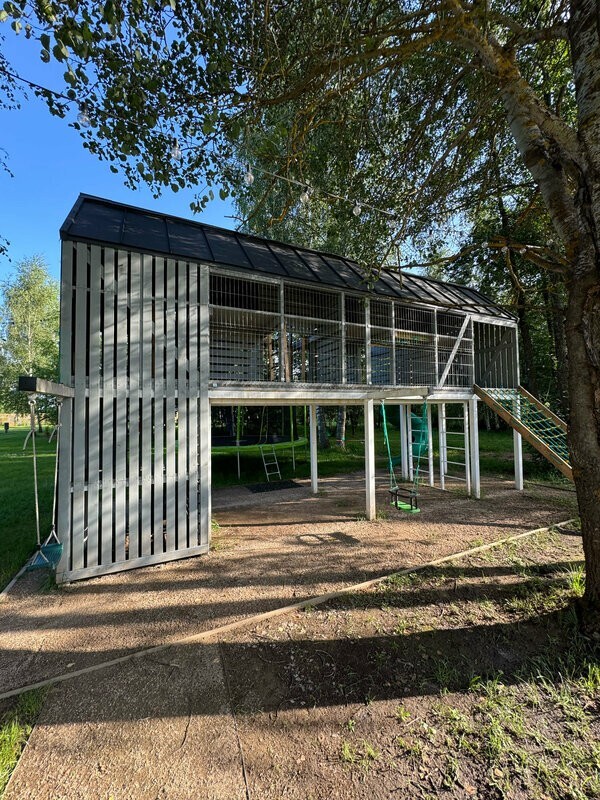

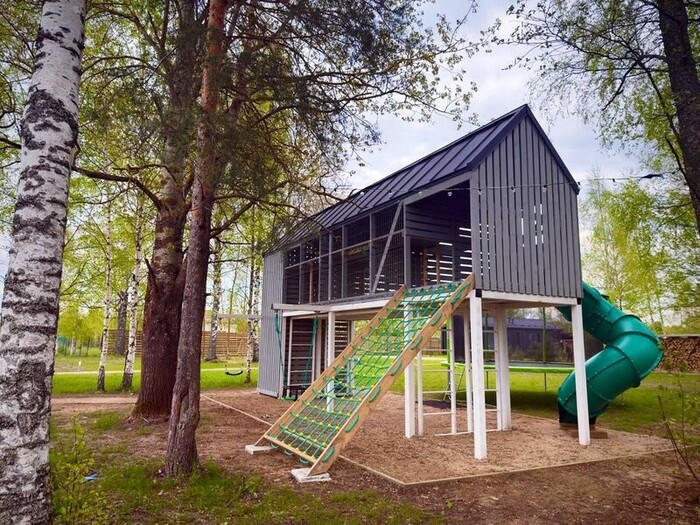

9. Детская площадка.

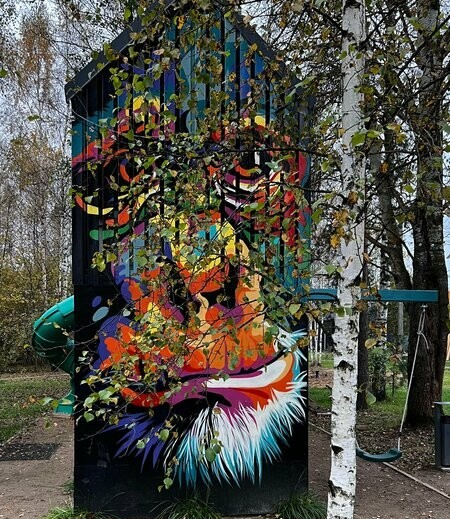

Проектировали на основе многих увиденных. С привлечением экспертного мнения детей. Получилась хорошая лазалка-лабиринт. С силовыми элементами снизу. С качелями и минискалодромом. Внутри повесили детский гамак. Позже на переднем торце мы нарисовали эпичную обезьянью морду. Ну как мы – наняли художника.

Чертежи.

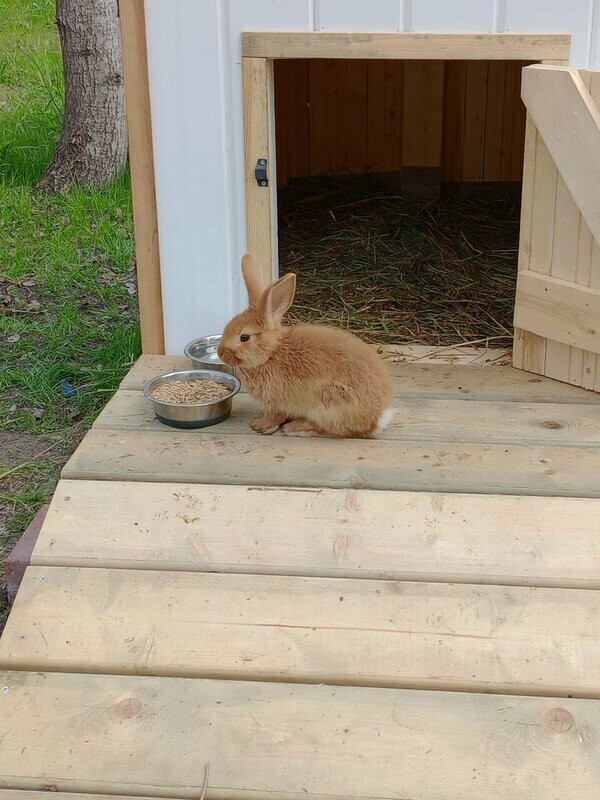

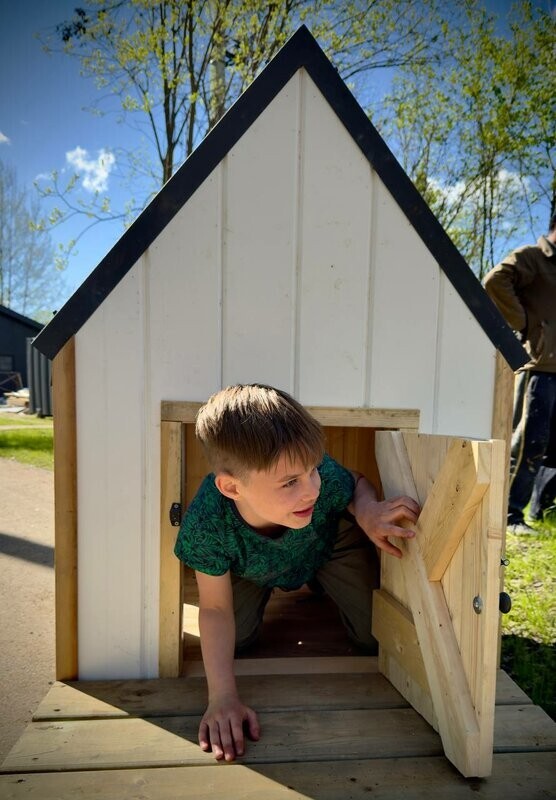

10. Крольчатник.

Это не прям крольчатник, скорее красивый домик для кроликов. Так-то наши кролики бегают по всей территории. Но зимой они выбегают за территорию, а там их ждут лисы. Поэтому на зиму сделали им загон и поставили туда домики. Внутри уложили теплый пол с терморегулятором. И провели свет с таймером. Сделали бы санузел и интернет, но кроли пока глуповаты для этого.

Чертежи.

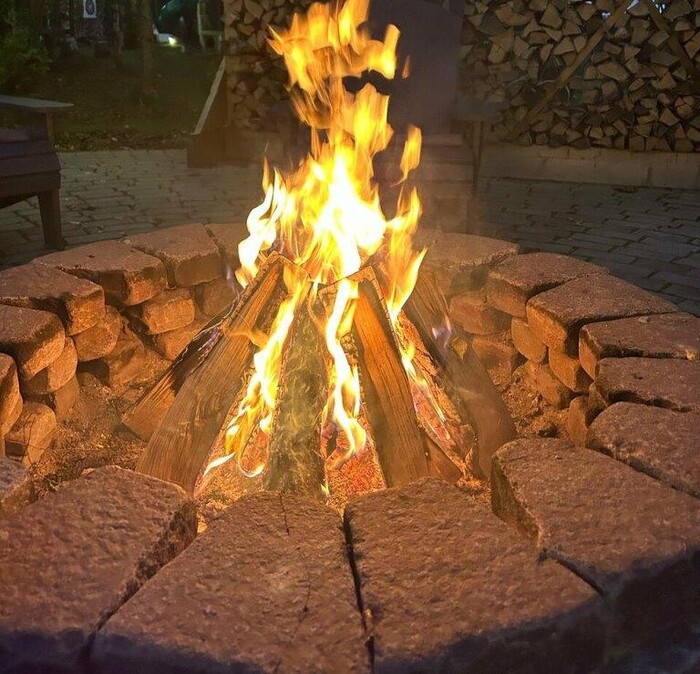

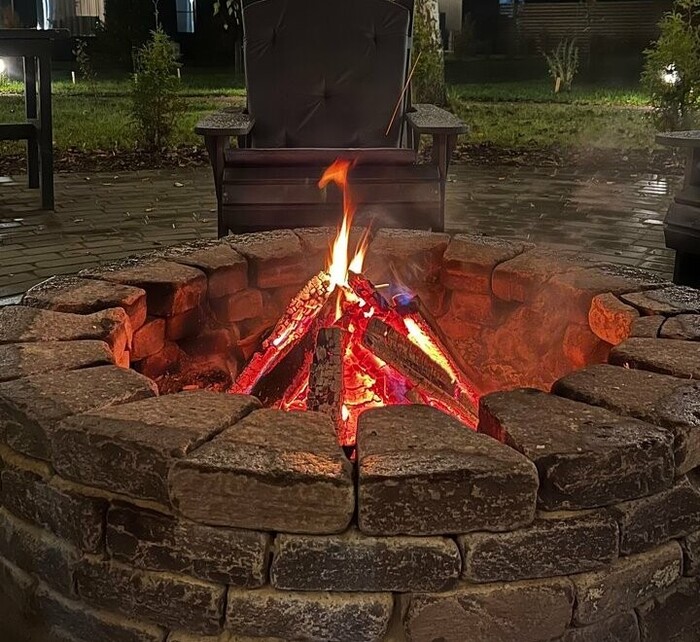

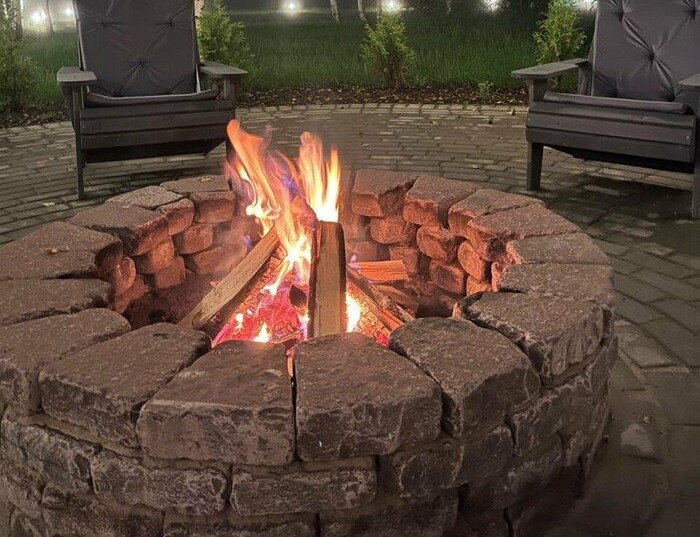

11. Костровая чаша.

Тут Юра реализовал свою давнюю задумку – каменное кострище. Он нашел камни трапециевидные, из них выложили кострище. Немного накосячили – клали на шамотную глину. А она от дождей/морозов перестала скреплять. Так-то не доставляет неудобств, камни лежат нормально. Но со временем надо бы переложить их, только на что? На цемент?

По периметру костровой зоны посадили туи Брабант. Они быстро растут, через пару лет будет живая изгородь и еще уютнее.

У него купили трапециевидные камни (авито): https://clck.ru/3RyCdE

Спасибо за внимание!

Буду рад, если кому-то пригодятся наши решения и чертежи. Ну или вдохновят на на что-нибудь интересное.
