Визуально обследование показало, что дефектов и повреждений указывающих на состояние фундаментов обнаружить не получится. Свежий ремонт и наружная кирпичная кладка скрыли все проблемные места здания, но гипотеза о конструкциях здания сформировалась.

По периметру летней веранды, которая окружает здание, располагается монолитный бетонный борт. Заглубления он не имеет. Уложен буквально "на землю". Материал бетонного пола веранды и бетонного пола здания на вид очень похожи. Создалось полное ощущение, что это массивная бетонная плита мелкого заложения на которой возведено здание. Кладка облицовочного кирпича явно располагается на бетоне пола веранды, что также усиливало уверенность в том, что мы обследуем плиту. Тогда монолитный бортик по периметру - несъёмная опалубка. Складно, да?

Дальше нужно вскрывать.

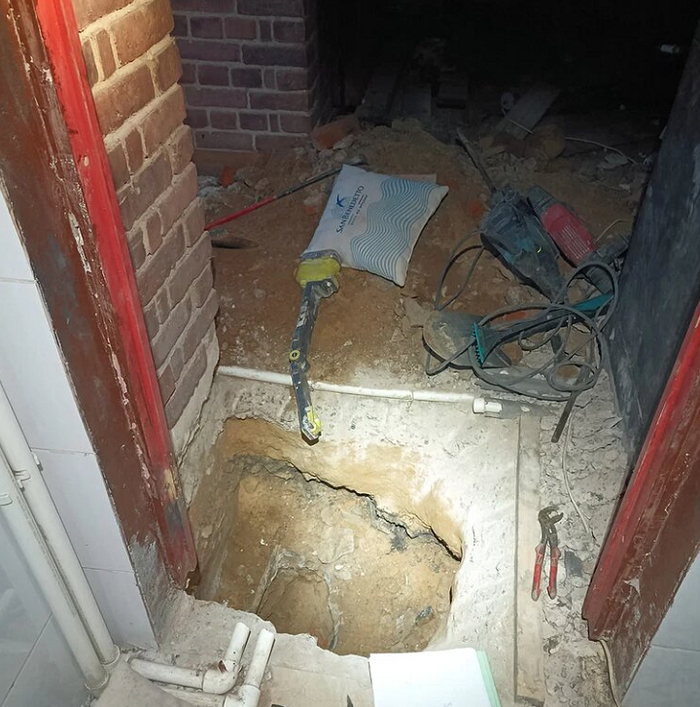

Первое вскрытие конструкций пола показало, что гипотеза не корректна. Бетонный пол, изначально казавшийся массивной плитой, оказался толщиной 150 мм. Полы имеют довольно высокую прочность и вскрываются трудно.
В конце первого дня смогли определить только толщину пирога пола.
Новые конструкции пола в этом здании выполнялись поверх старых полов и в результате образовалась слоистая конструкция: бетон, песок, кирпичный бой, бутовый камень, бутобетон вперемешку с гудроном и ещё одна бетонная плита. И это только первый метр глубины. Перспектива была туманная.

Стало понятно, что на этом обследовании придется потрудиться лопатой и перфоратором.

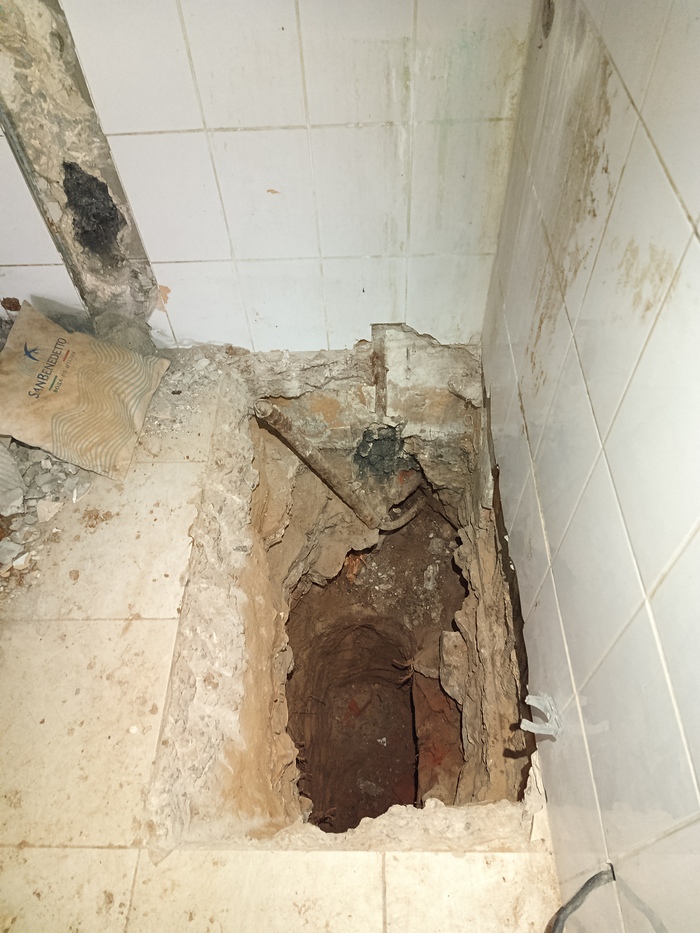

Многократно казалось, что шурф закончен. На это нам намекали пустоты в фундаменте, которые мы регулярно находили.

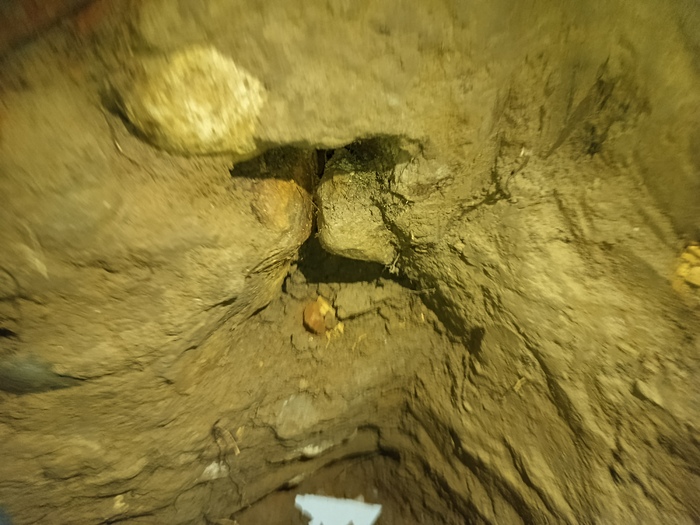

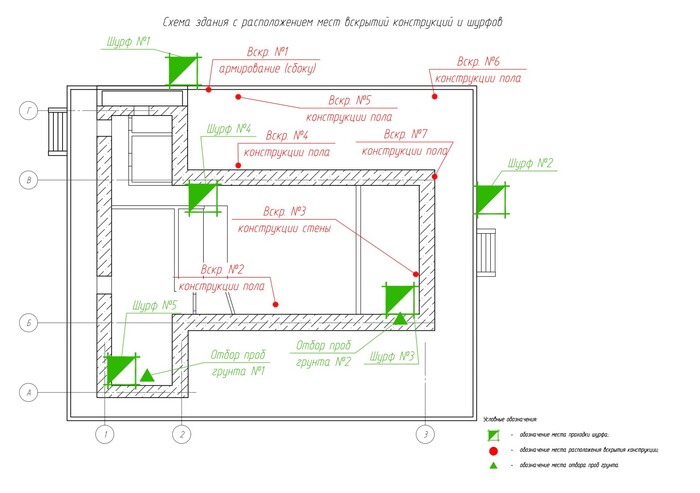

Спустя 4 дня выполнили проходку пяти шурфов. Оказалось, что здание стоит на ленточном фундаменте из кладки бутового камня уложенного в распор со стенками траншеи. Верхняя часть фундамента пролита строительным раствором на высоту 20-50 см. Нижняя часть фундамента - кладка крупного галечника, кирпичного боя и рваного бута без раствора. Гидроизоляция отсутствует. Но самое интересное началось когда начали выяснять ширину фундамента.

Для определения толщины фундамента необходимо знать толщину вышележащей стены.

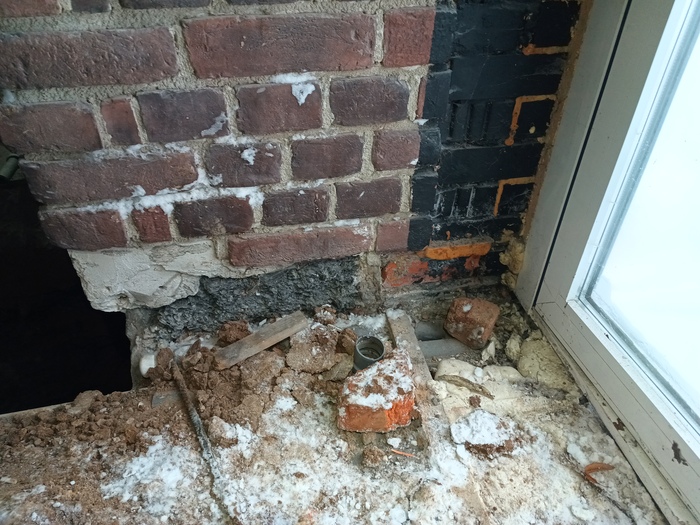

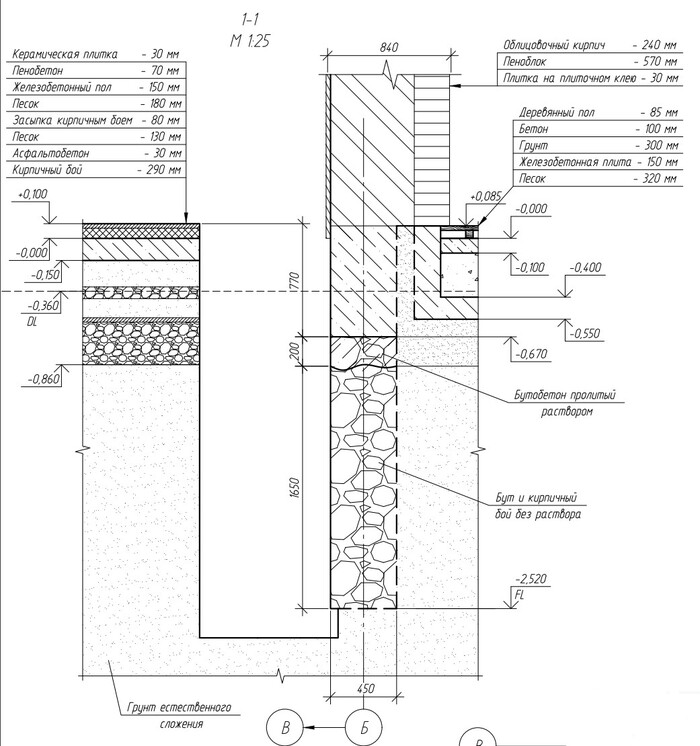

Толщина современных стен этого здания варьируется от 820 до 900 мм. По результатам вскрытия стен установили, что "родные" стены здания были монолитные из шлакобетона толщиной 450-500мм. Высота шлакобетонной части в основном соответствует высоте внутреннего пола ~ 1м. Поверх шлакобетонной части стены выполнена кладка из пенобетонных блоков толщиной 600мм. С наружной стороны здания выполнена облицовочная кладка керамического кирпича толщиной 250 мм.

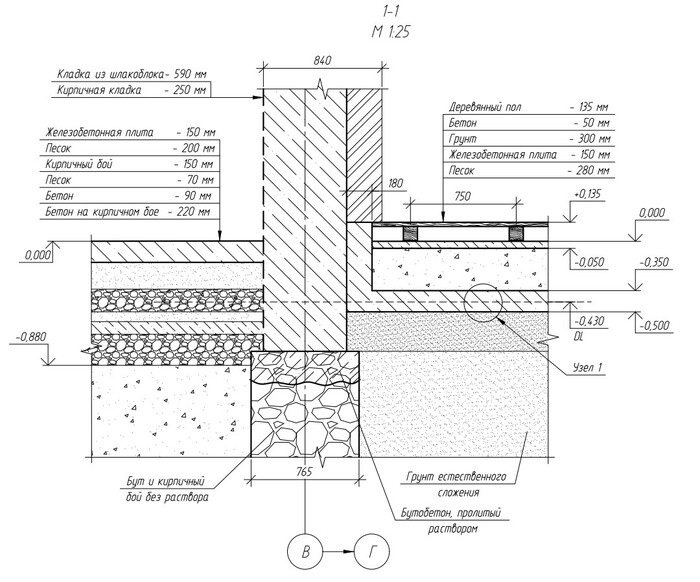

По результатам вскрытия бетонного пола веранды установили, что под облицовочную кладку выполнен самостоятельный фундамент "аля уширение" бутового фундамента. Обнаружение этого элемента конструкции подтвердило гипотезу о том, что бутовый фундамент изначально располагался только под шлакобетонными стенами, и позволило вычислить ширину бутового фундамента.

Общая глубина заложения низа фундамента от уровня планировочной отметки составила примерно 2 м.
Пирог пола - по сути, засыпка всего, что попадалось под руку, и выровненного песком. Фундаменты сделаны максимально просто и столь же ненадёжно.

Выводы

Бутовая кладка фундамента не связана строительным раствором, элементы фундамента вываливаются при проходке шурфов. Выход из сложившейся ситуации есть - не трогать.
На данный момент здание существуют в балансе, но если начинать приводить в нормативное состояние то:

1. Откопать фундамент и усилить созданием рубашки не получится. Фундамент рассыпается в процессе проведения работ.

2. Необходимо заполнить все пустоты фундамента, сделать его монолитным. Для этого подойдёт, например, метод инъектирования.

3. На данный момент конструкции фундамента закрыты от дождей и снега конструкциями веранды, но если возникнет идея демонтажа части здания или всех конструкций выше планировочной отметки грунта, то с большой долей вероятности, траншея фундамента превратиться в бассейн. Интереса добавит и то, что траншея отрыта в суглинке. Вода будет задержится, суглинок будет смягчаться и конструкции будут деформироваться.

4. При проведении СМР, особенно в дождливые периоды, необходимо защищать фундамент от попадания атмосферной влаги.
