Делаем свой интернет с телеграмом по воздуху. Reticulum. Часть 2
Для экспериментов купил две разных платы одной фирмы с модулями радиосвязи LoRa. Будем прошивать их в RNode - узлы связи Reticulum, установим софт на ПК и телефон и попробуем передать файлы по радио.
Heltec Lora v4 - удобнее использовать как стационарную ноду, имеет Wi-Fi и блютуз. В корпусе - Heltec T114, имеет только блютуз для связи с телефоном, портативный, экономичный.Оба модуля брал на озоне, со скидками было по полторы тысячи каждый.
0) О протоколе LoRa
Во-первых - все законно, в РФ технология Lora регламентируется ГОСТ Р 71168-2023.
LoRa (от Long Range) — это технология беспроводной связи, предназначенная для передачи данных на большие расстояния (до нескольких километров) с большой устойчивостью к помехам. Широкое распространение в народном хозяйстве она получила в автоматизированной передаче данных от электросчетчиков в управляющие компании.
Подробно на доступном языке тут: https://wiki.lavritech.com/soft/lavritech/firmware/options/l...
1) Прошивка модулей
Внимание! Подача питания на плату без подключенной антенны вызовет неисправность радиомодуля.
Сначала устанавливаем драйверы https://meshtastic.org/docs/getting-started/serial-drivers/ . для v4 - ESP32, для Т114 - nRF52.
Далее, используем веб-прошивальщик https://liamcottle.github.io/rnode-flasher/ . Подключаем модуль проводом к ПК. Внимательно читаем сноски, нужно выполнить все 4 пункта. Если при нажатии Flash Now в окне не появляется устройство, отсутствует драйвер.
T114 прошился в DFU режиме (даблклик кнопки boot). Не с первого раза, пришлось делать сброс к заводской прошивке https://meshtastic.org/docs/getting-started/flashing-firmwar... .
v4 - нужно подключить с зажатой кнопкой prg.
2) Софт на ПК
Важно понимать что Reticulum это сетевой стэк, поддерживающий различные протоколы, возможности и софт будут развиваться вместе с ростом сети. https://reticulum.network/manual/software.html

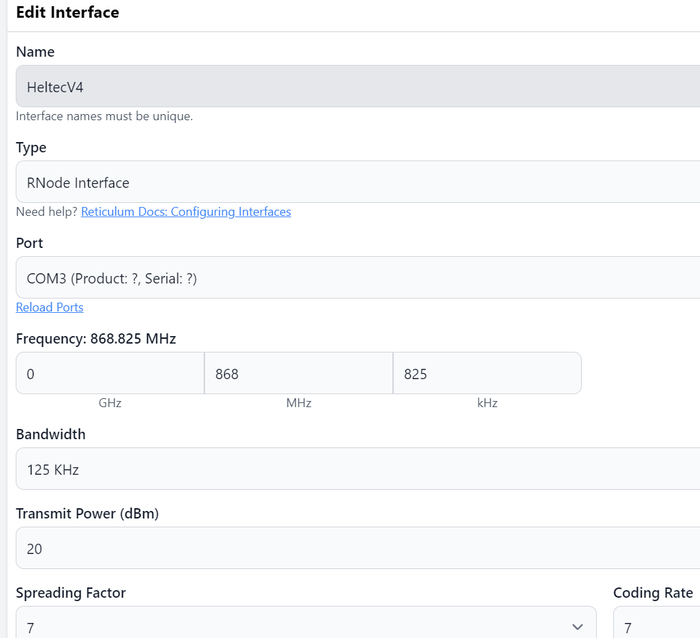

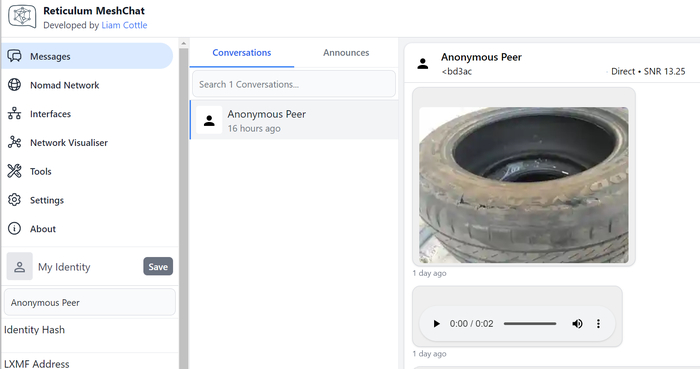

В данный момент меня интересует чатик с возможностью передавать фотографии, скачиваю portable версию MeshChat. Добавляю соединение с HeltecV4 по usb проводу на вкладке Interfaces:
при настройке руководствуемся ГОСТом https://wiki.lavritech.com/soft/lavritech/firmware/options/l...

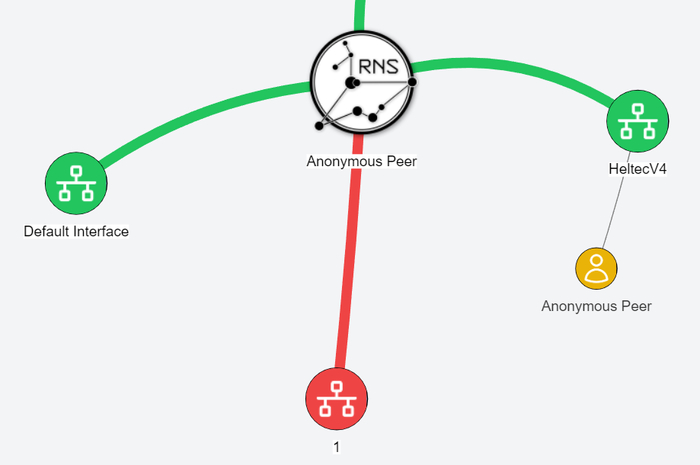

Если все получилось, на экране модуля увидим телеметрию, а на вкладке Network Visualiser карту сети. Толстые зеленые линии это быстрые соединения по проводу и интернету, а вот этот желтый кружок на тонкой медленной линии - моя вторая нода, связь с ней идет по радиотехнологии LoRa.
3) Софт на телефон

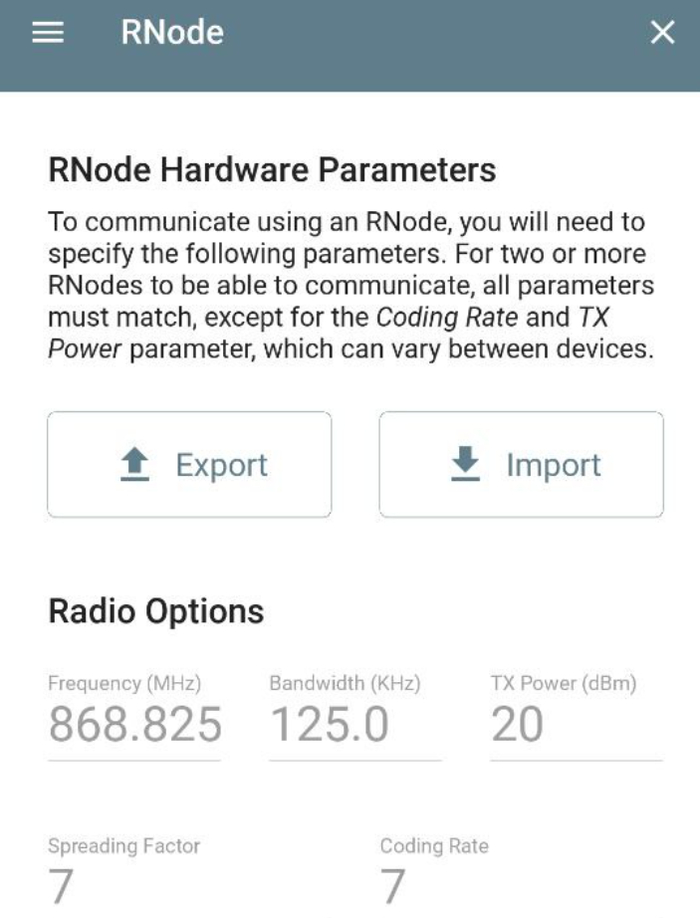

Устанавливаем Sideband. Первым делом на вкладке Connectivity включаем опцию Connect via RNode. Потом идем в Hardware -> RNode и прописываем те же параметры радиоканала, что используем в другом модуле. Далее включаем Connect using Bluetooth и BLE (на T114 обязательно) и нажимаем Pair New Device.
На модуле зажимаем кнопку Prg на 5 секунд, на дисплее появится пинкод для сопряжения с телефоном, нужно успеть соединиться по bluetooth пока модуль в режиме PairMode.
У меня никак не коннектилось через интерфейс программы, и я просто сделал сопряжение устройств через стандартный интерфейс системы Android, внезапно чат заработал.

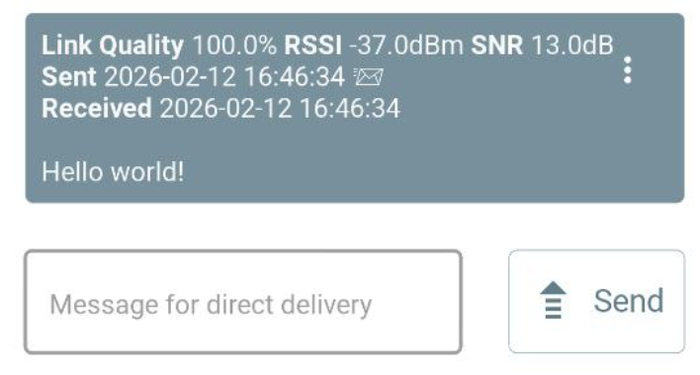

4) Передаем данные по радио
При отправке фото обе проги предлагают его сжать, можно передавать чистоганом, но скорость в 2-5 кбит огорчает. Голосовухи весят мало, передаются быстро (давайте простим Liam Cottle и подкинем ему идею запретить голосовухи в не-премиум версии).
Если решите присоединиться к сообществу, добавьте свою ноду на карту: https://rmap.world/. Не густо пока, но смотрю с оптимизмом на карту сетей Meshtastic https://map.onemesh.ru/ , ведь все что нужно чтобы перейти с мештастик на Reticulum - это перепрошить ноду в RNode. О преимуществах писал в первой части.
В следующей части сделаю тесты скорости передачи на разных расстояниях.
Даешь технологию построения цифровых радиосетей в народные массы!
