4 месяца назад я постил про самодельный столик для reflow-пайки печатных плат. За это время он прилично прогрессировал, и хочется рассказать про обновления.

Ссылки

• Github: https://github.com/puzrin/reflow_micro

• OSHWlab (EasyEDA): https://oshwlab.com/puzrin/reflow-table-pd

Что нового

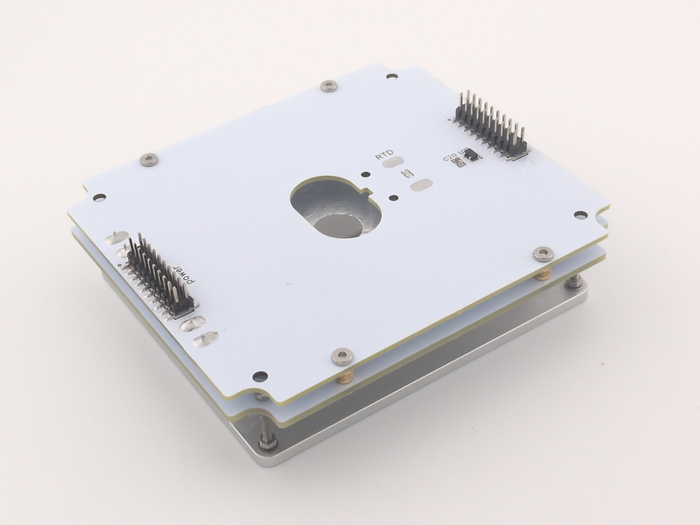

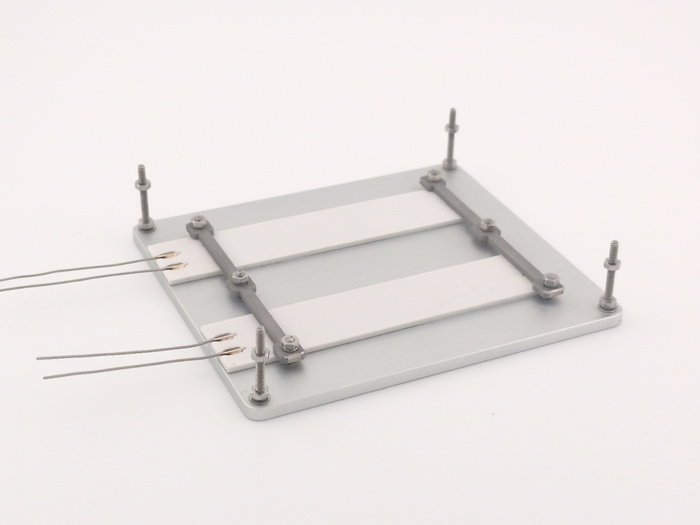

Самое главное - получилось нормально добить поддержку свинцовых паст, с головой на MCH-нагревателях. Не дожидаясь выхода PD3.2 зарядок с AVS-профилями. Вполне прилично тянет прогрев четырехслоек со сплошной медью внутри (на двуслойках надо намного меньше). На бессвинцовые (RoHS) пасты динамики не хватает, но они дома точно нафик не нужны.

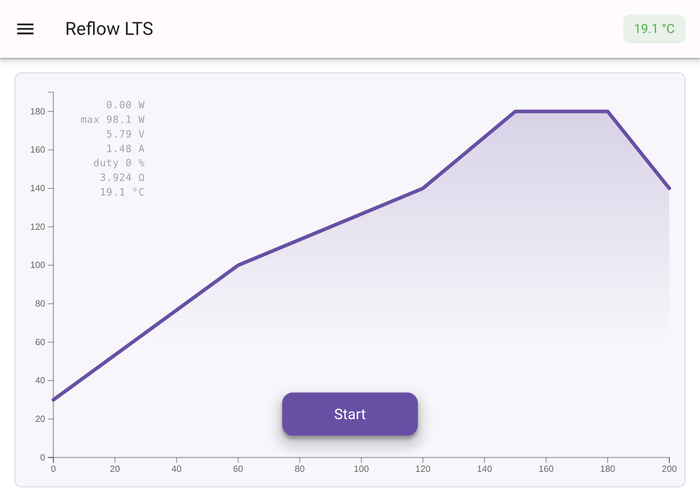

Второй момент - была серьезно переделана вебня. Она теперь в стиле Material Design 3. На всех кнопках, которые включают нагреватель, появилась дополнительная защита - их надо не просто кликнуть, а еще и подержать. Ну и появился импорт-экспорт профилей для тех кто хочет покопаться поглубже. С вебней можно поиграться на гитхабе, без железа, просто выберите демо-режим.

Почти все механические компоненты были подогнаны под JLCMC, где они стоят совсем копейки, и можно объединить доставку с платами. Несколько позиций все еще надо покупать на алике, но цена от этого уже не распухает как раньше.

Магнитный замок крышки был переделан, чтобы больше ничего клеить. С учетом того, что нейлоновый корпус еще не каждый клей возьмет, это заметное упрощение и по сборке и по деньгам.

Схема была подкручена чтобы поддерживать PD-профили до 48 вольт. Если честно, конкретно для паялки - нафик надо, просто руки чесались :). Для экспериментов очень удобно иметь девайс, который точно не сдохнет от ошибки в софте, когда ковыряешь новые мощные зарядники.

По ходу экспериментов упростил позиционирования трафарета для пасты. Раньше делал реперные дырки в плате и трафарете, куда втакалась проволока. Но случайно обнаружил, что есть гораздо более доступные калиброванные "positioning pins". Это такие шпыньки точного диаметра со сглаженными краями, для надевания на них чего-нибудь. Под них можно делать отверстия вообще без зазора 0.05мм, и трафарет совсем не елозит. Отпечатки очень резкие получаются.

Далее совсем кратко, чтобы не раздувать:

• Переехал на EasyEDA Pro. Очень рекомендую всем для новых проектов.

• У меньшил высоту корпуса и сильнее скруглил ребра. Стало визуально приятнее.

• Поправил алгоритм переключения PD-профилей, чтобы быстрее заскакивал на более мощные, и не мотало на верхней полке.

• Выкинул поддержку RTD датчиков. Измерения через TCR меди/вольфрама достаточно хороши, чтобы не усложнять.

Что в итоге по деньгам

После всех оптимизаций, у меня без учета доставки получилось так:

• С нагревательной головой из алюминиевой платы - 85$ (до 180 градусов)

• С головой на MCH-нагревателях - 105$ (до 250 градусов)

Ну не супер-дешево как планировал, но приемлемо. Альтернативы из приличных - не сильно дешевле, но намного жиже по фичам.

Если собирать несколько штук (себе и друзьям) - следующие получатся долларов на 50 дешевле, т.к. деталек приезжает с большим запасом.

Что еще

Осталось еще несколько моментов, которые не успел проверить лично, но платы с детальками уже едут.

• Подправил стабилизатор 3.3V на более бюджетный и крупный, чтобы проще паялся.

• Заказал термопасту от хотендов 3D-принтеров (Creality), должна жить лучше чем Termal Grizzly Kryonaut, да и дешевле намного.

• Наколхозил трафарет для нанесения пасты совсем без напрягов. Сомневаюсь, что очень надо, просто удобно, если часто наносить.

• Подправил корпуса, чтобы гайки в посадочных местах не проворачивались (перед этим чуть лажанул с размерами)

• Добавил разъем для подбора сопротивлений нагревателей, чтобы не покапать дорогой милиомметр.

В общем, риски что в самой последней итерации накосячил - минимальные.

PS. OSHWlab забацал конкурс лучших разработок за 2026 год. Поэтому если у вас есть аккаунт на EasyEDA и паяльный столик нравится - поставьте пожалуйста на тамошней странице проекта палец вверх. Ну а с меня видео, как паста на плате бульбулирует при сборке. Пока разбираюсь, как в OBS stutio сделать исходники в 3 потока, чтобы понагляднее всё свести (микроскоп, общий вид, вебня).

Всем здравствуйте. Хочу рассказать как я делал себе покрасочную камеру из говна и палок из того что было под рукой.

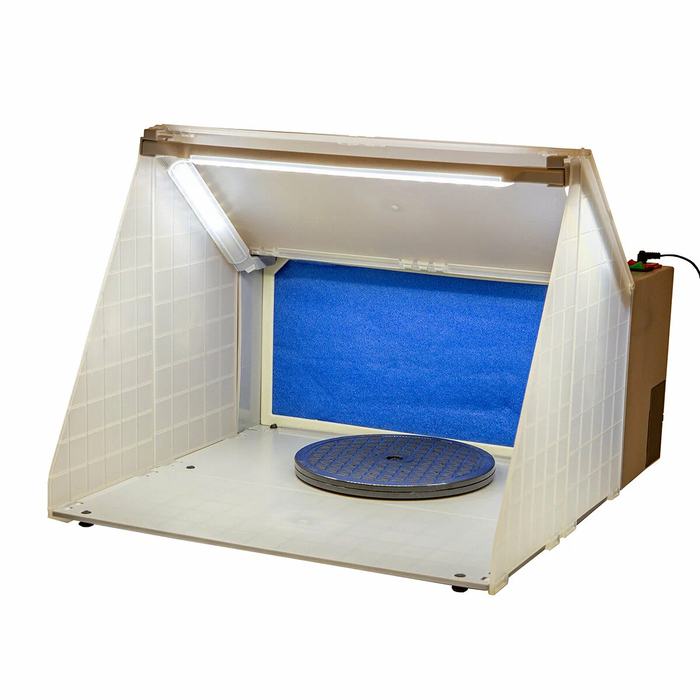

Когда появился аэрограф возникла необходимость как-то обустроить место для покраски, что бы была покрашена только модель, а не всё вокруг. По началу просто огораживал место покраски картонками, красил в коробке но это всё не то.Конечно можно было приобрести готовый вариант, типа такого.

Нарядно конечно но средняя цена около 10 тыщ рублей, это может и не очень дорого, но в условиях ипотеки и прочего деньги совсем не лишние, да и без ипотеки десятка на дороге не валяется. Тем более это по сути коробка с вентилятором и фильтрующим элементом, да и наши руки не для скуки, а значит можно сварганить что-то самому, так даже интереснее.

Итак вариант первый. Мне как-то попали в мои загребущие руки несколько рекламных щитов из вспененного ПВХ ( или как он там правильно называется). Из них собрал на термоклей короб, сверху установил канальный вентилятор, который мне отдали как оставшийся после ремонта, а в качестве фильтрующего элемента натянул на вентилятор мешок от пылесоса для маникюра. Жена занималась маникюром и поделилась со мной. Для освещения был куплен в леруа светодиодный светильник. Всё это включалось через двухклавишный выключатель, который у меня остался после ремонта в квартире. Собственно куплен был только светильник, остальное либо было либо досталось на халяву. стержни для термоклея не в счет. Получилась такая конструкция.

Выглядит конечно не как заводской но в принципе свою функцию выполняет и пару лет я этим аппаратом успешно пользовался. Однако в процессе эксплуатации вылезло несколько нюансов. Во первых фильтр по уму всё таки должен находиться перед вентилятором. У меня на лопастях появился налет, который уже смыть не получается. Во вторых мешок предназначен для улавливания пыли и твердых частиц. При работе с краской он вполне справлялся, а вот при работе с лаком стал замечать еле заметный, но всё таки туман за пределами камеры, а значит либо мешок пропускает частицы лака, либо не хватает тяги, чтобы всосать весь распыл, либо всё вместе, что скорее всего. Короче говоря я решил провести модернизацию, при этом сохранив концепцию "сделал из того что смог достать", то есть максимально бюджетно.

Что бы увеличить тягу надо добавить вентиляторов. Поспрашивал народ, нет ли чего подходящего у кого-нибудь. Коллега по работе отдал два вентилятора от сдохшей водяной системы охлаждения для пк.

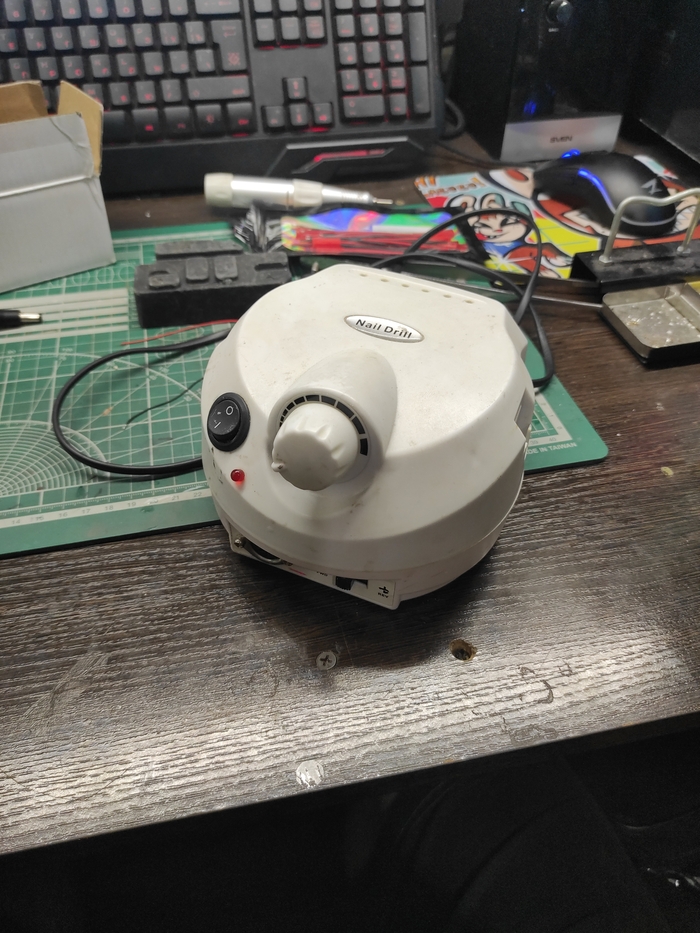

Вентиляторы работают от 12В, значит нужен блок питания. Как я уже упоминал моя жена занималась маникюром и однажды у неё умер маникюрный аппарат, типа гравёра только под насадки чисто для ногтей. Сдох аппарат как всегда неожиданно и не во время, на замену был экстренно приобретен новый. У старого, как оказалось, сдох сам гравёр, а управляющий блок остался жив и он выдаёт как раз 12В. Тогда он был отправлен в запас и вот настало его время.

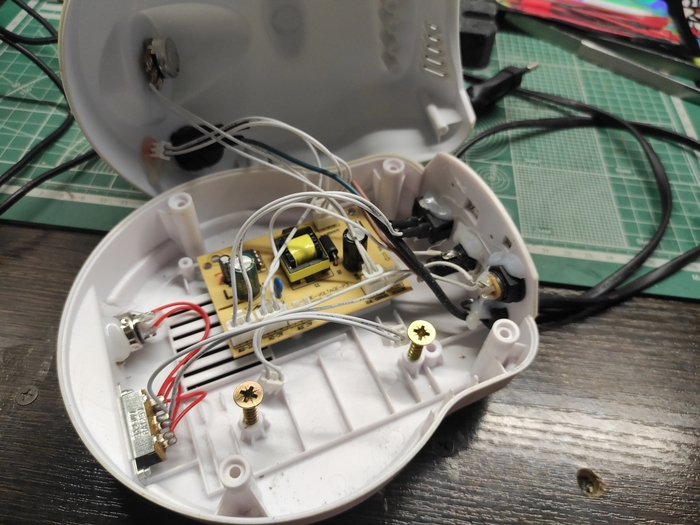

Блок был весьма увесистый, внутри оказался прикручен груз, видимо для устойчивости наверное, который я выкинул за ненадобностью. Внутри небольшая плата, по сути это просто блок питания на 12В с прикрученным переменным резистором и всякими переключателями. почти все выходы оказались сделаны через разъемы, что позволило мне отключить ненужное и использовать различные выходы как мне удобно.

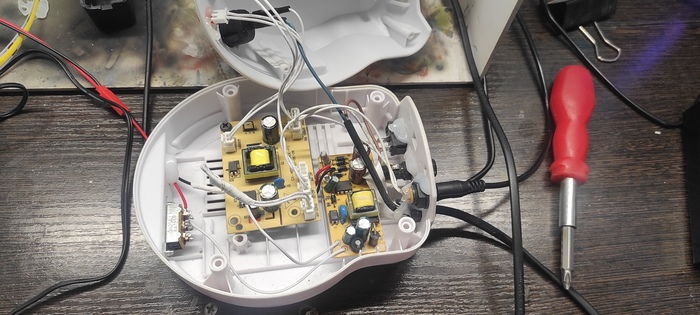

Регулировку оборотов решил оставить, раз она есть то почему бы и не воспользоваться. Для освещения использовал остатки светодиодной ленты, которые остались после ремонта в ванной. Я там решил замутить подсветку под ванной и образовался лишний кусочек, лента яркая и свет ближе к естественному, что приятнее чем холодный белый, который был изначально. Для работы ленты взял блок питания, который у меня завалялся толи от старого роутера толи еще от чего. Его я разобрал и плата удачно вписалась в корпус блока управления вентиляторами.

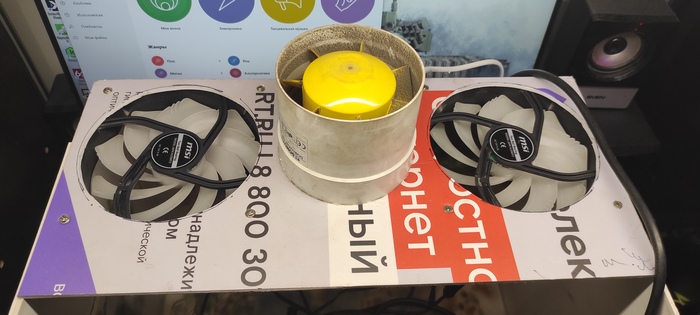

Старый вентилятор я оставил, а новые установил по бокам.

Блок управления доп вентиляторами и светом приладил с боку, там же расположил двухклавишный выключатель, первая клавиша подает питание на блок, вторая включает центральный вентилятор.

Внутри короба установил панель, сделанную из обрезков потолочных ПВХ панелей, оставшихся после ремонта в квартире. В этой панели сделал проём, который по периметру обрамлен рамкой из стартового профиля для ПВХ панелей, а профиль этот у меня остался,вы не поверите, после ремонта в квартире))) В эту рамку из профиля вставил фильтр для покрасочной камеры, единственное что я купил для вот этого всего...

Сверху удлинил крышку короба,сделав отверстие под камеру телефона для съемки процесса покраски, а то приходилось ставить телефон на штатив перед собой, а это не очень удобно.

Собрав всё это воедино и скрепив всё термоклеем получил вот такой вот агрегат.

Вроде не плохо вышло, тянет хорошо и фильтр именно для покрасочных работ. Главное сделано своими руками и сохранена концепция дендрофекальной сборки минимальных финансовых затрат и использования доступных материалов. Насколько это эффективно будет работать покажет время, но учитывая что и первый вариант работал в общем то неплохо, то эта система не должна подвести.

Надеюсь кому-то это было интересно, может даже чем-нибудь поможет.
