Dreamdroid v1
Корпус и шасси с доп элементами полностью спроектированы в Компас 3D.
Начинка:
"Мозг"-Arduino Nano
Руки и шея работают на сервоприводах sg90
Шасси движется за счёт двух шаговых моторов 28BYJ-48 на драйверах ULN2003.
"Зрение робота осуществляется с помощью УЗ датчика HC-SR04.
Показать полностью
2
1

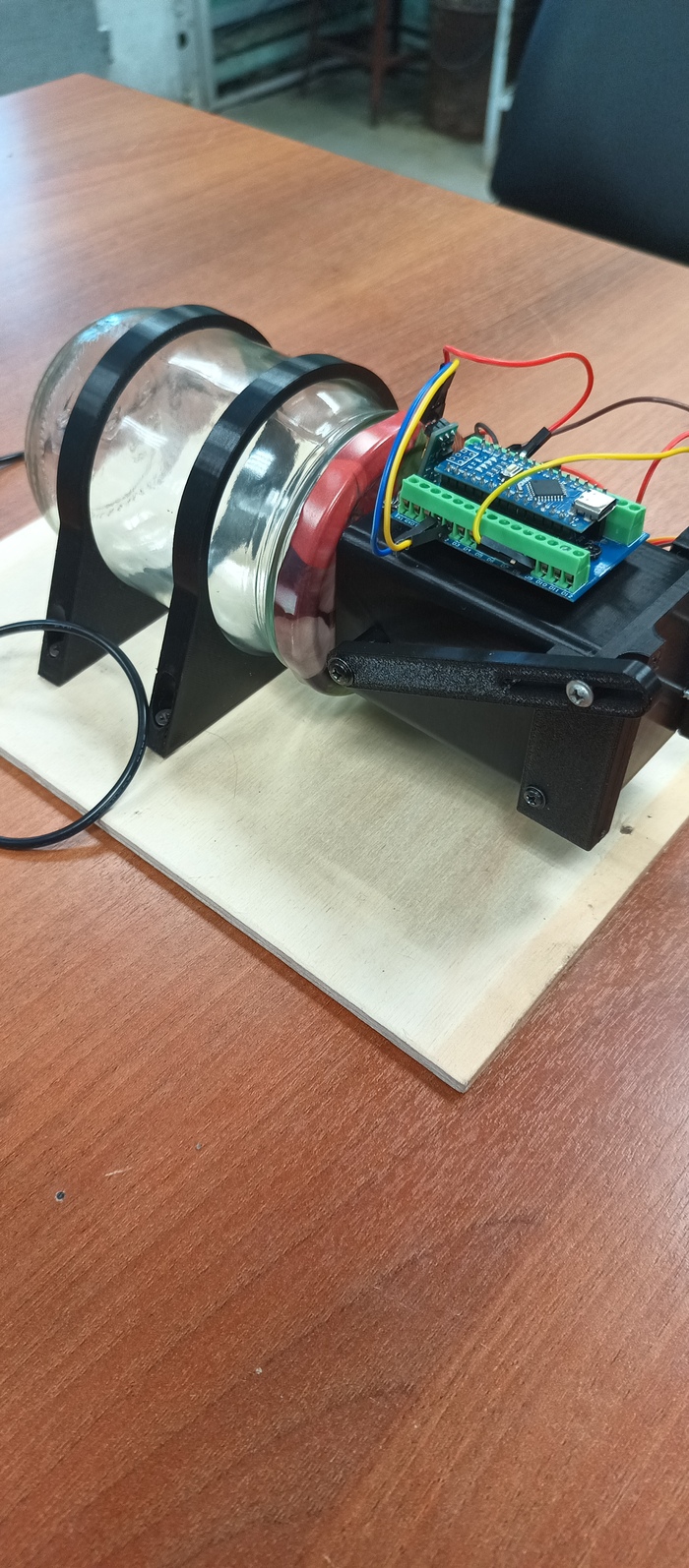

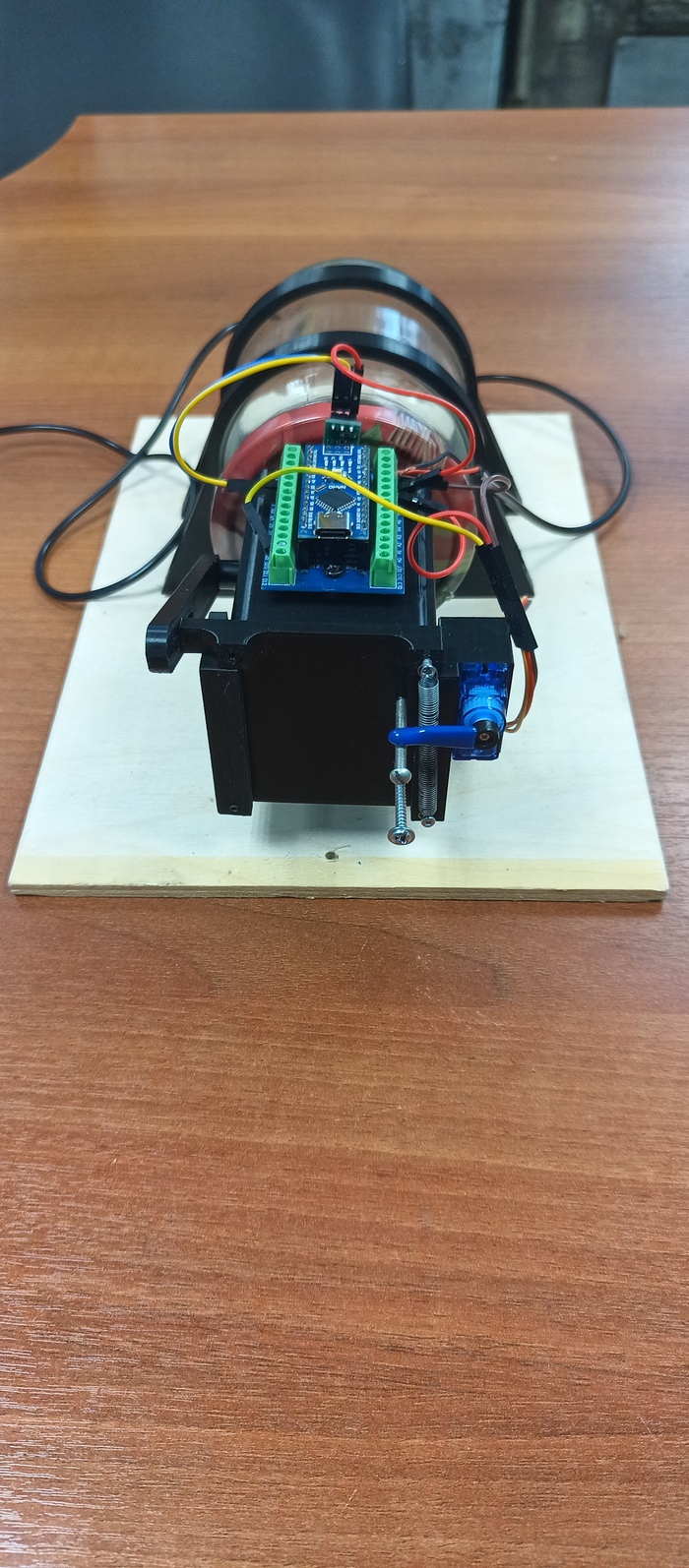

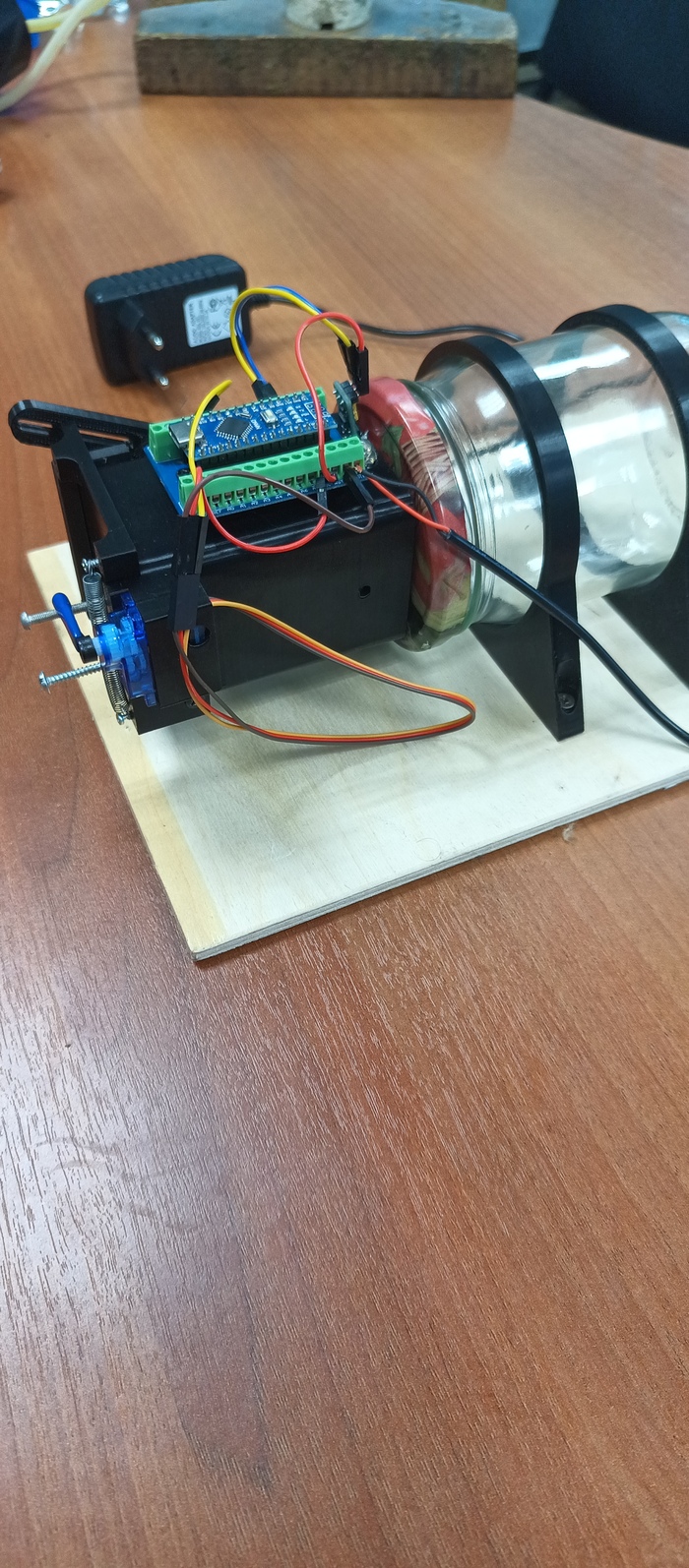

Умная, гуманная мышеловка
Спроектированная в Компас 3D и распечатанная на 3D принтере гуманная мышеловка (кроме банки и основания конечно). Управляется с Arduino Nano, PIR датчика приближения и сервопривода sg90. Принцип работы следующий:
Вытаскиваем сервопривод из паза, подаём питание. Сервопривод встаёт на своё место, для поддержания первого нижнего упора. Поднимаем подпружиненную дверцу, вставляем сервопривод обратно, дверца встаёт на упор. 15 секунд перед началом работы, Arduino Nano, калибрует датчик PIR, что бы избежать фантомных срабатываний. После того, как датчик откалибруется, мышеловка готова к работе. Мышь залезая внутрь, попадает в зону действия PIR и с задержкой 3 секунды, дверца закрывается. 3 секунды нужны, что бы мышь успела пролезть и ей не прищемить хвост. Через ещё 1 секунду, как захлопнулась дверца, сервопривод фиксирует её, что бы не возможно было открыть. Что бы выпустить мышь, достаточно вытащить банку из кронштейна, открутить и выпустить на свободу.
Показать полностью
3
1
Делаю домашку...
Нам задали создать такую деталь на программе "КОМПАС".
По какой-то причине не могу загрузить ссылку на видео в рутубе...
Показать полностью
Выпущен КОМПАС-3D на Linux
Ранее я уже писал про бету, теперь версия КОМПАС-3D под линукс официально выпущена. Здесь собрал всё, что нашёл по новой версии.
Первая радостная новость для линуксоидов - это прям нативная версия. Ни эмуляторы, ни wine больше не потребуются. Таким образом под Linux выпущен первый отечественный нативный САПР, во всяком случае первый среди универсальных и общеизвестных, думаю что-то специфическое и раньше было.
Что поддерживается?
Официально только три российских дистрибутива:
По другим ОС заявили, что вопросы подключения репозиториев и установки КОМПАС-3D на другие операционные системы на ядре Linux, обсуждаются в Telegram-чате пользователей КОМПАС-3D - https://t.me/kompas3DbyAscon (ветка Импортозамещение и Linux).
комментарий с 3D Today
Репозиторий АСКОН
Расположен по адресу: https://repo.ascon.ru/
Функциональность
В состав КОМПАС-3D v24 для Linux входят основные компоненты:
система трехмерного моделирования деталей и сборок
графический редактор для разработки чертежей и схем
модуль создания спецификаций и отчетов
текстовый редактор.
Дополнительные компоненты (приложения) для автоматизации специальных задач: «Каталог: Муфты», «Размерные цепи», «Сервисные инструменты*", «Проверка документа*", «Распознавание 3D-моделей», «Раскрой», «Примеры библиотек*".
* — бесплатное ПО АСКОН.
Выпуск остальных приложений запланирован на 2026 год.
Немного найденных обучалок по теме linux
Подключение репозитория АСКОН на Linux
Процесс подключения репозитория АСКОН, для последующей установки программного обеспечения АСКОН, на отечественные операционные системы на базе Linux.
Установка КОМПАС-3D v24 на РЕД ОС
Установка КОМПАС-3D v24 на ОС Astra Linux SE 1.8
Установка КОМПАС-3D v24 на ОС Альт
Системные мониторы Linux
Работа с исполняемыми, служебными и конфигурационными файлами
Подключение лицензии КОМПАС-3D на Linux
Установка драйверов видеокарт Nvidia на РЕД ОС 8.0
Установка драйверов видеокарт Nvidia на Astra Linux SE 1.8
Приложения для создания скриншотов в ОС на базе Linux
Что с некоммерческими версиями?
Ни КОМПАС-3D Home, ни КОМПАС-3D Учебная версия ещё не выпущены, ранее v25 их выпуск не обещают, значит до конца 2026 года мы их вряд ли увидим. КОМПАС-3D Viewer доступен на линуксе.
Где скачать?
Там же где обычную пробную версию:
Только в списке "Выберите продукт для скачивания" нужно выбрать "коммерческая версия КОМПАС-3D для Linux":
Источники:
Показать полностью
