На 8 марта решил сделать оригинальный подарок своим одногруппницам в университете.
Так сложилось что одним из моих хобби является - радиоэлектроника. А именно микроконтроллеры. В этом направлении и стад думать подарки. Кто сейчас еще такое подарит, нас радиоэлектронщиков все меньше и меньше.
Опыт изготовления таких самоделок есть, но больше чем одной не делал. А тут 7 штук надо сделать. В итоге получилось то что на видео. Кто заинтересуется, то процесс изготовления показан под видео.

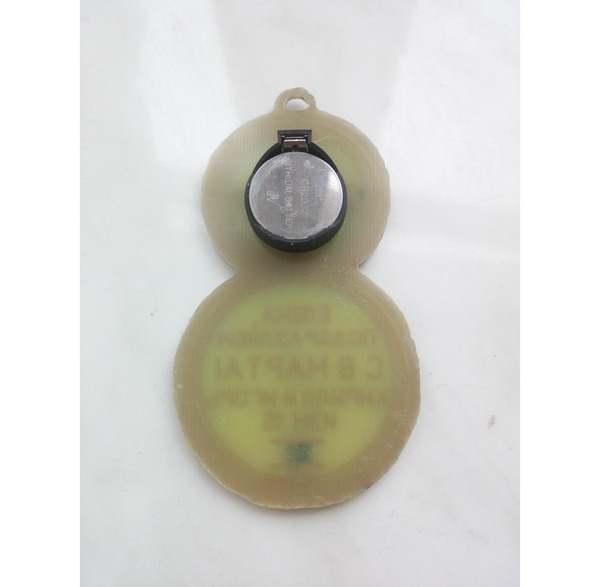

Питается все это от 1 батарейки-таблетки CR2032, но можно и CR2025.

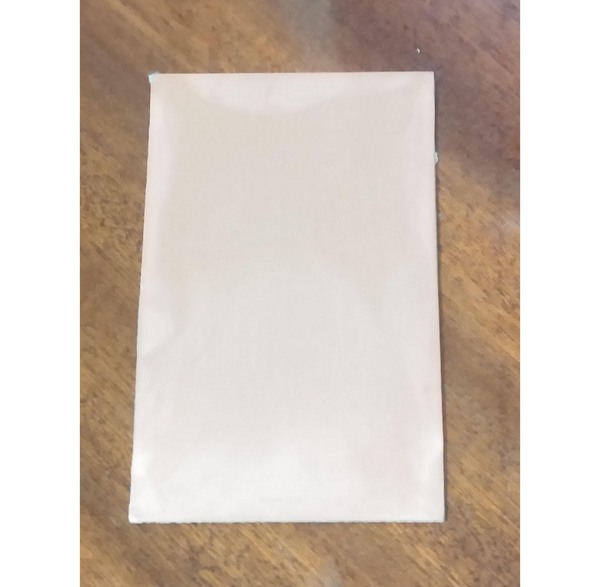

Раз дошел до этого момента, то покажу как я это все сделал. Заготовкой служит односторонний текстолит

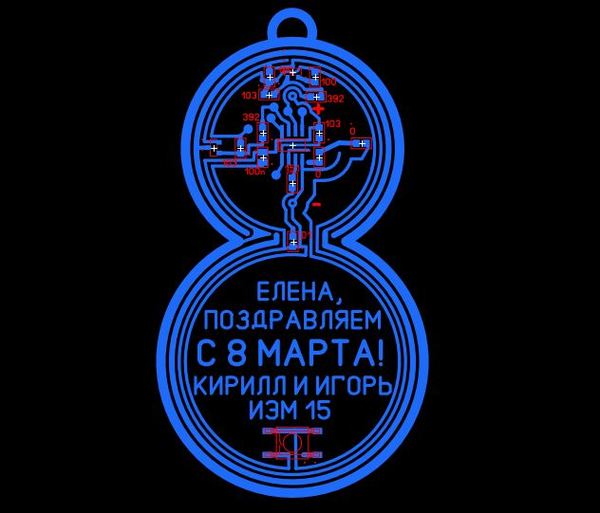

В программе для разводки печатных плат Sprint Layout была сделана печатная плата. Постарался все уместить на одной стороне, не хотелось делать 2 стороны, но это не так сложно.

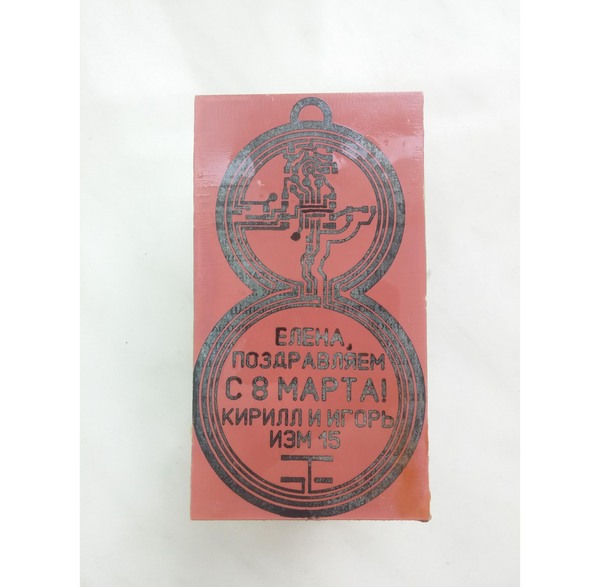

Печатаем эту плату лазерным принтером на бумаге из глянцевого журнала и переводим утюгом на наш текстолит. Да оно зеркально распечатывается, но при переносе на текстолит все получается в правильном отражении. Обычная ЛУТ(лазерно-утюжная технология).
Для получения дорожек приходится травить в хлорном железе, получается быстрее чем другими химикатами. На всех местах где переведен тонер медь останется, открытые места раствор вытравит.

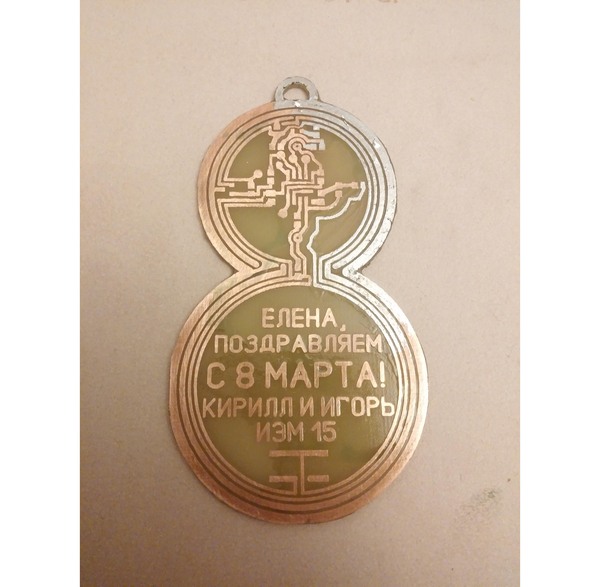

После травления и вырезания по контуру. Часть уже начал лудить припоем, часть еще чистая.
Припаиваем все радиодетали. Список деталей оставлю в комментариях.
Заливаю все эпоксидной смолой, под таким слоем ничего не повредится.

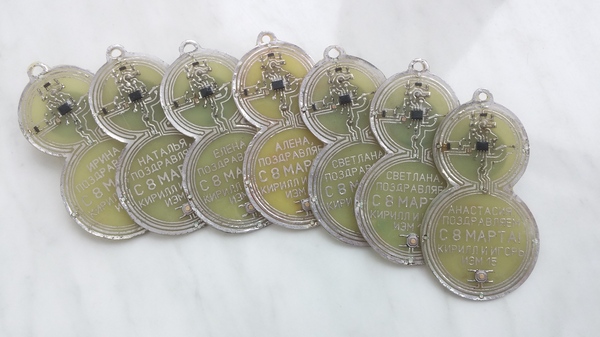

Вот и вся коллекция из 7 штук.
Такое обычно работает долго, только батарейку меняй если сядет.
Вот такое небольшое хобби у меня есть.
