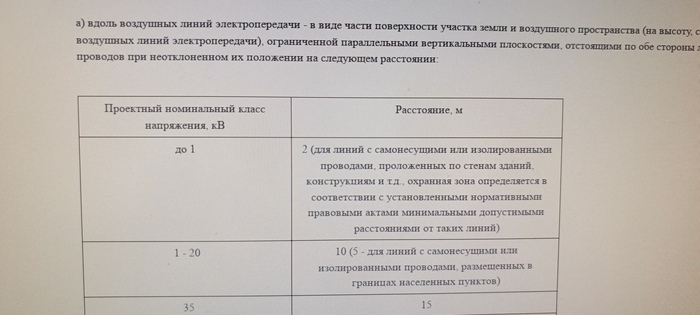

и в ней для напряжения 6 или 10 кВ правильное значение 10 метров от крайних проводов в обе стороны по горизонтали. Исключение - ВЛ в границах населенного пункта и выполнена СИП, тут по 5 метров в обе стороны от крайних проводов.

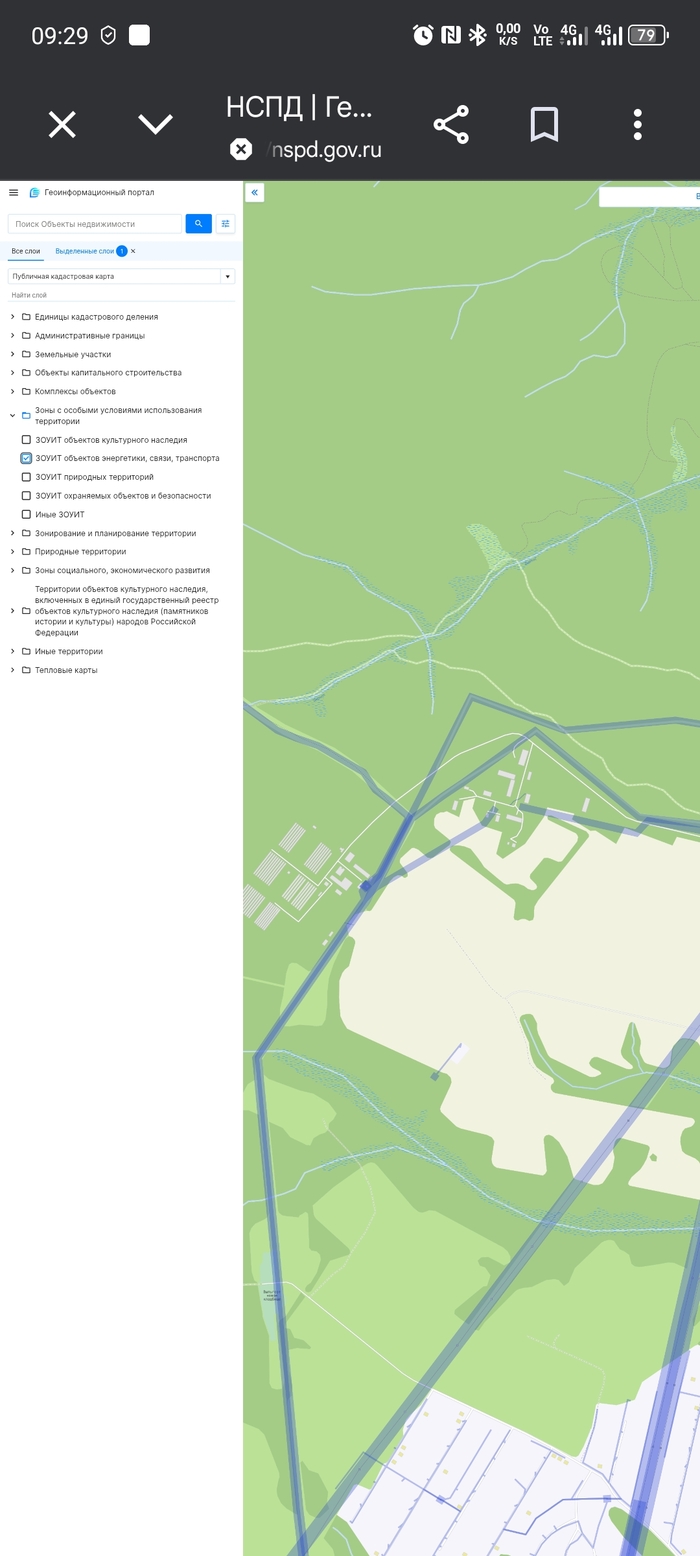

Охранные зоны также можно увидеть на кадастровой карте на сайте "нспд гов ру". Ставим галочку ЗОУИТ объектов энергетики, связи, транспорта.

Вот тут вы увидите именно официально зарегистрированные охранные зоны. Но есть нюанс.

Здесь ОЗ фактически существующей электроустановки может быть:

не отображена;

отображена, но не там где проходит ЛЭП;

отображена, но ЛЭП на самом деле там нет;

отображена шириной 21 метр (1 метр ширина опоры/траверсы/расстояние между крайними проводами; 20=по 10 метров в обе стороны), а на самом деле это населённый пункт и провод заменен на СИП и ОЗ должна быть 5*2=10 метров плюс ширина опоры 1 метр, итого 11 метров.

Это потому, что обычно сетевые организации не бегут сразу оформлять эти ОЗ после строительства, переустройства, демонтажа и т.п. Идет накопление таких объектов в течение года, а затем заключение договора с геодезическими фирмами на съемку, межевание и внесение в Росреестр. Плюс еще не все существующее отснято. Приоритет по ранжированию от электроустановок более высокого напряжения к более низкому. Ну и ограниченный бюджет на год на эти дела, то есть межуется определённый объём электроустановок, и этот процесс идет уже много лет.

Из собственного опыта добавлю то, что зачастую бывает, что в выписках из ЕГРН на земельные участки у заявителей бывают как и обозначенные обременения в виде ОЗ или ЗОУИТ (зона с особыми условиями использования территорий, ОЗ тоже является одним из видов ЗОУИТ) так и не обозначенные, хотя они и официально есть в Росреестре.

Здесь же отмечу сразу. Вам ведь нужно знать где же всё-таки можно строить объекты?

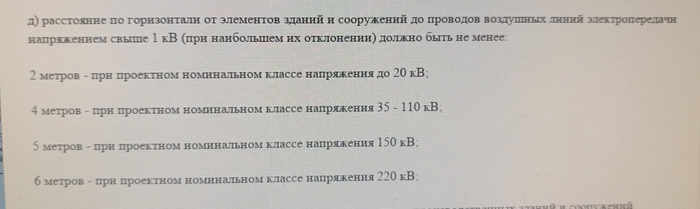

До 1 сентября 2023 года с этим было сложно. В ОЗ, простым языком, строить было нельзя ничего. Но вот, в эту дату сделали послабление. Теперь в ОЗ можно строить. Но нужно соблюсти некоторые ограничения. Читаем п.10 Постановления 160. Простым языком: должен быть обеспечен доступ к электроустановкам. Расстояние по горизонтали от проводов в вашем случае не менее 2 метров, это п.10д:

Ну и да, сажать деревья и кустарники нельзя по всей ОЗ, это там же п.11з

В общем, почитайте внимательно это Постановление 160 и все поймете.

Из своего опыта. При приближении 1 сентября 2023 года юристы нашей компании сделали нам запрос в части имеющихся исков к "строителям" в ОЗ в части соответствия требованиям изменений в ПП 160. Много исков было отозвано.

До сих пор приходят запросы на согласование строительства частных домов в ОЗ ЛЭП 10кВ, в какой-то период просто валом шли эти запросы. Уточнял, под сельскую ипотеку банки требовали от ипотечников согласование на строительство в ОЗ, которая была вписана в выписку из ЕГРН на земельный участок как обременение. Согласовывали без проблем, но с одним условием. Требовали от заявителей не просто запрос, а еще и план с указанием расстояний от пятна застройки до проводов ЛЭП по горизонтали. И согласовывали именно этот запрос именно с этим пятном застройки не ближе 2метров от проводов по горизонтали.

Вам советую сделать также. Пишете письмо в эксплуатирующую ЛЭП организацию, лучше в Производственное отделение, а не в РЭС, примерно с такой текстовкой: прошу согласовать строительство частного дома в соответствии с прилагаемой планировкой и обозначенным пятном застройки. Требования п.10д ПП 160 в части горизонтального расстояния, а именно не менее 2 метров, а также п.10а в части доступа соблюдены. Думаю проблем возникнуть не должно.

насколько близко можно построить сельскую дорогу (насыпать камень)

Вам упоминали про 7 метров и возможно еще какие-то значения, типа высоты опоры. Это вот отсюда, таблица 2.5.35 ПУЭ, правда про 7 метров по горизонтали тут нет:

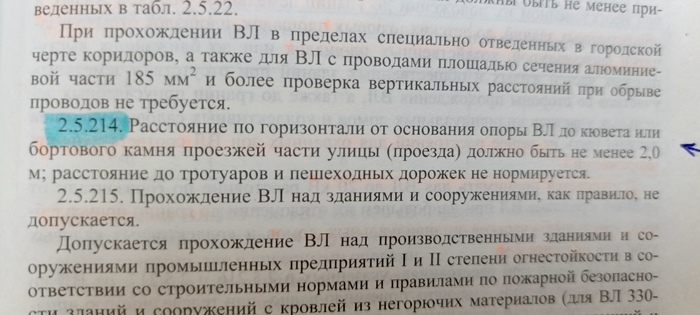

Думаю, для дороги в вашем случае не совсем так. По крайней мере у нас в подобных случаях, а именно для населённых пунктов, применяется п.2.5.214 ПУЭ:

То есть мы рассматриваем не автомобильную дорогу какой-либо категории, а проезжую часть улицы или проезда в населенно пункте. Обратите на это внимание в части уже имеющихся внутрипоселковых проездов улиц, там обычно делают именно так. То есть не менее 2 метров от опоры до кювета или бордюрного камня.

Узаконить тоже просто. Пишете в сетевую запрос о согласовании или запрашиваете ТУ. Прикладываете чертеж с расстояниями. Обязательно сделать ссылку на п.2.5.214 ПУЭ.

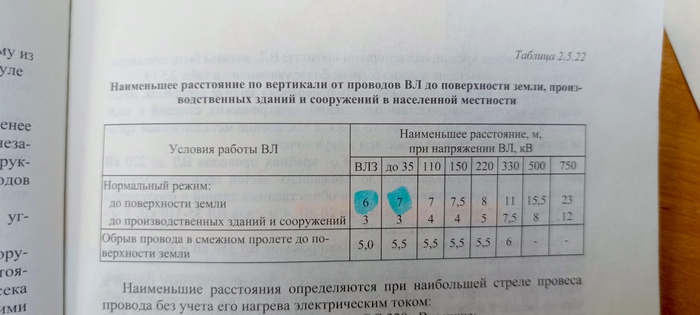

Особое внимание рекомендую обратить на устройство таких проездов под ЛЭП. Имеется такое понятие габарит ЛЭП. Это вертикальное расстояние от самой нижней точки проводов до поверхности земли или дороги. В населённых пунктах для ЛЭП 6-10 кВ выполненной из СИП оно должно быть не менее 6 метров до земли, для неизолированного провода не менее 7 метров до земли. До дороги в обоих случаях не менее 7 метров. Принимается в соответствии с таблицей 2.5.22 ПУЭ (до земли), таблицей 2.5.35 ПУЭ (до покрытия дорог):

Так вот, если вы обустроите насыпь под проводами и уменьшите это расстояние, вас принудят либо убрать эту насыпь, либо переустоить ЛЭП (установить повышенные опоры, убрать пролет в подземный кабель, переместить ЛЭП) за ваш счет.

насколько близко можно проезжать строительной технике, если, например, это будет кран с контейнером

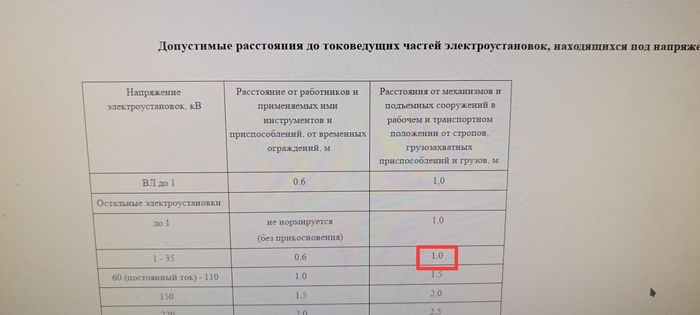

Открываем Правила по охране труда при эксплуатации электроустановок, п. 3.3, таблица 1:

То есть, для вашего случая 1 метр. Но здесь лучше перебдеть и сделать следующим образом. Разрабатываете простенький проект производства работ с указанием работ, например Проезд под ВЛ негабаритного груза и разгрузка груза в ОЗ ЛЭП. Чертите чертеж с размерами габаритов груза на транспортном средстве, от стрелы крана до проводов, опор и направляете в обслуживающую ЛЭП организацию, вместе с заявкой на вывод в ремонт/отключение ЛЭП для безопасности. Вероятнее всего придется заплатить. У нас, например, это является платной услугой, выполняется по договору платных услуг.

По стоимостям той или иной операции ничего сказать не могу, везде разные цены. Уточняйте по месту. Можно подать заявку на техприс, там вам цену обозначат.

Спасибо за внимание.
